某高速公路大桥工程施工组织设计

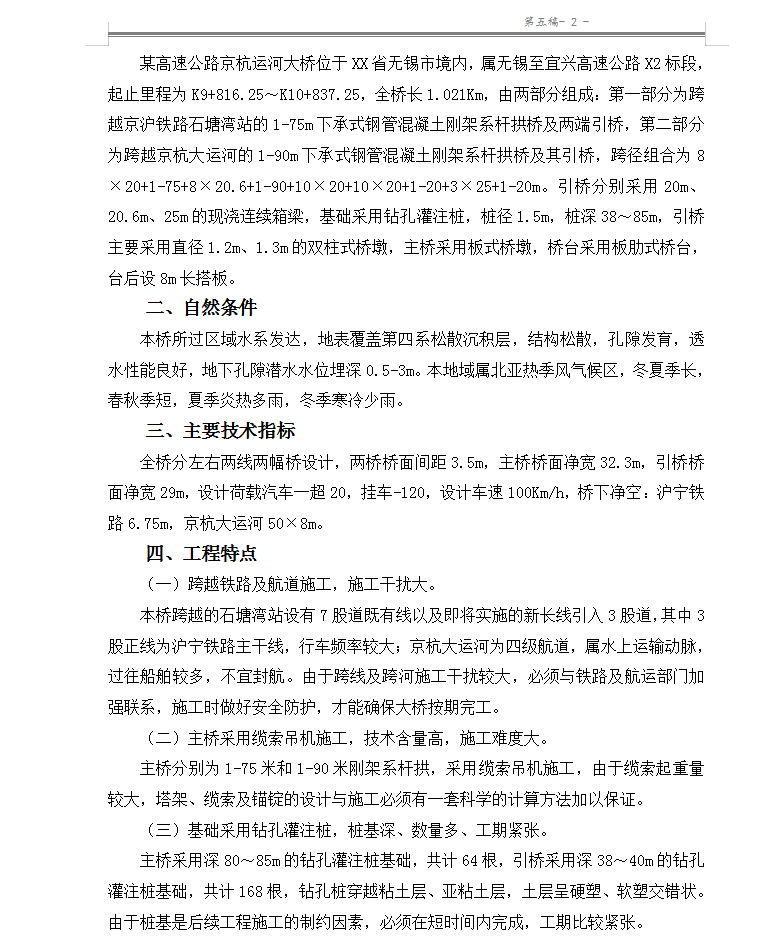

某高速公路京杭运河大桥位于XX省无锡市境内，属无锡至宜兴高速公路X2标段，起止里程为K9+816.25～K10+837.25，全桥长1.021Km，由两部分组成：第一部分为跨越京沪铁路石塘湾站的1-75m下承式钢管混凝土刚架系杆拱桥及两端引桥，第二部分为跨越京杭大运河的1-90m下承式钢管混凝土刚架系杆拱桥及其引桥，跨径组合为8×20+1-75+8×20.6+1-90+10×20+10×20+1-20+3×25+1-20m。引桥分别采用20m、20.6m、25m的现浇连续箱梁，基础采用钻孔灌注桩，桩径1.5m，桩深38～85m，引桥主要采用直径1.2m、1.3m的双柱式桥墩，主桥采用板式桥墩，桥台采用板肋式桥台，台后设8m长搭板。
工程特点
（一）跨越铁路及航道施工，施工干扰大。
本桥跨越的石塘湾站设有7股道既有线以及即将实施的新长线引入3股道，其中3股正线为沪宁铁路主干线，行车频率较大；京杭大运河为四级航道，属水上运输动脉，过往船舶较多，不宜封航。由于跨线及跨河施工干扰较大，必须与铁路及航运部门加强联系，施工时做好安全防护，才能确保大桥按期完工。
（二）主桥采用缆索吊机施工，技术含量高，施工难度大。
主桥分别为1-75米和1-90米刚架系杆拱，采用缆索吊机施工，由于缆索起重量较大，塔架、缆索及锚锭的设计与施工必须有一套科学的计算方法加以保证。
