详情介绍

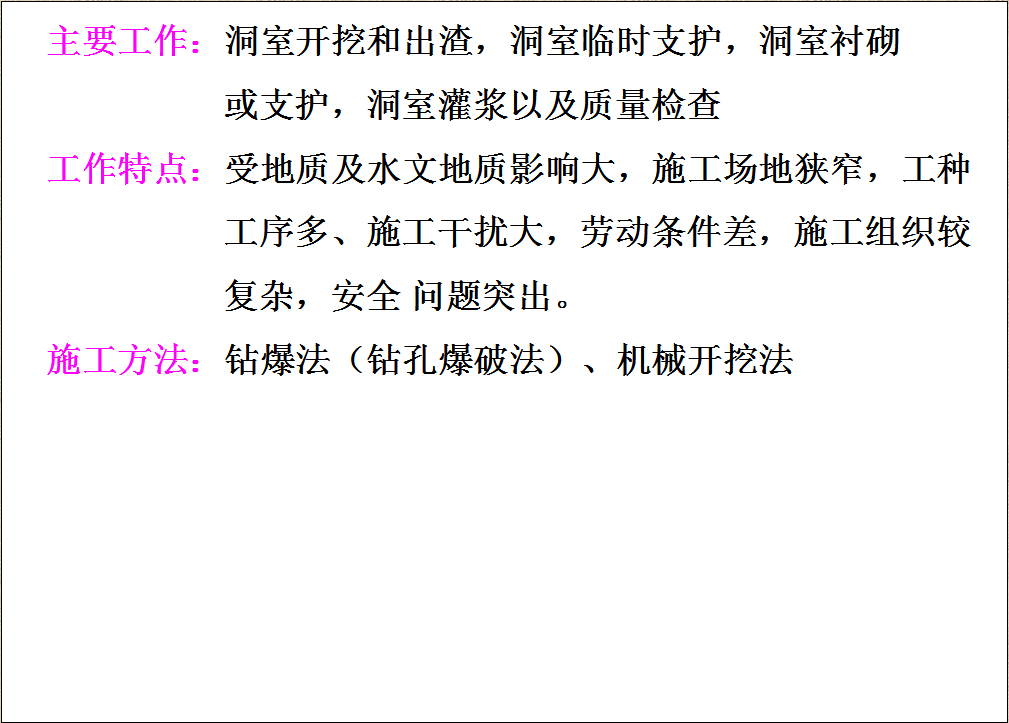

主要工作:洞室开挖和出渣,洞室临时支护,洞室衬砌
或支护,洞室灌浆以及质量检查
工作特点:受地质及水文地质影响大,施工场地狭窄,工种
工序多、施工干扰大,劳动条件差,施工组织较
复杂,安全 问题突出。
施工方法:钻爆法(钻孔爆破法)、机械开挖法

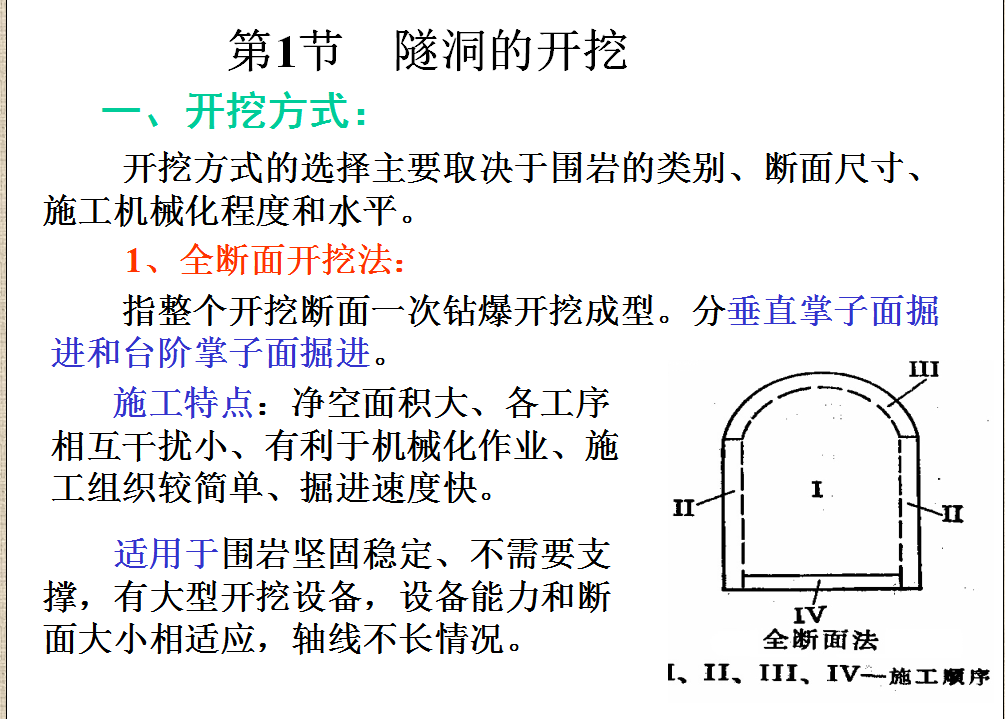

开挖方式:
开挖方式的选择主要取决于围岩的类别、断面尺寸、施工机械化程度和水平。

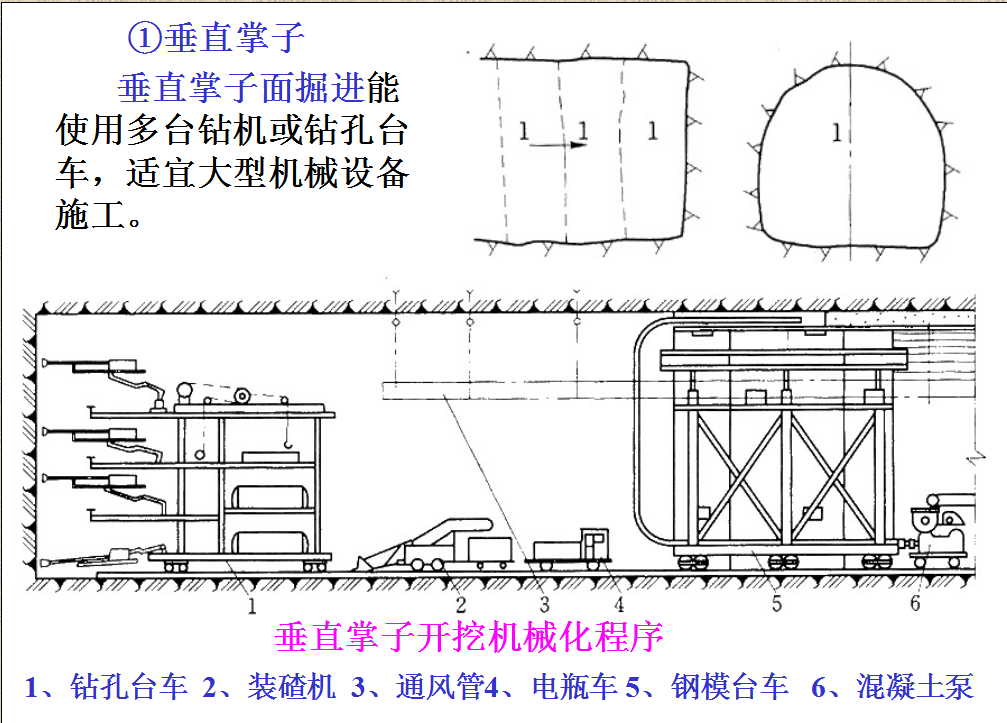

1、全断面开挖法:指整个开挖断面一-次钻爆开挖成型。分垂直掌子面掘进和台阶掌子面掘进。
施工特点: 净空面积大、各工序相互干扰小、有利于机械化作业、施工组织较简单、掘进速度快。适用于围岩坚固稳定、不需要支撑,有大型开挖设备,设备能力和断面大小相适应,轴线不长情况。
2、导洞开挖法: (下导洞、上导洞、中导洞、双导洞)先开挖一个小断面的洞( 导洞)作为先导,等导洞贯通后再扩大开挖出设计断面。隧洞较长时,可在导洞开挖一定距离(10~15m) 后,接着进行断面扩大,使导洞开挖与断面扩大同时并进。
①下导洞开挖(拱下掘进)法(漏斗棚架法) :适宜岩石稳定、地下水较多的情况。
优点:下部出碴线路不必转移、运输方便,上 部扩大可利用岩石自重提高爆破效果,排水容易,开挖与衬砌施工干扰小,施工速度快。
缺点:顶部钻孔较困难,遇岩石破碎时,施工不够安全。
二、钻孔爆破法开挖:
主要任务:根据设计要求、地质情况、爆破材料及钻孔设备条件,作好炮孔布置,确定装药量,选择爆破方法等施工过程:钻孔、装药、爆破、通风散烟、安全检查与处理、装碴运输、洞室临时支护、洞室衬砌或支护、灌浆及质量检查等
1、炮孔类型及布置按炮孔所起作用分为:掏槽孔、崩落孔、周边孔
(1)掏槽孔:其作用是增加爆破临空面,一般布置在开挖断面中部,常见的布置形式有楔形掏槽、锥形掏槽和垂直掏槽。
