AutoCAD2020课件-电气制图规范（PDF格式）37P

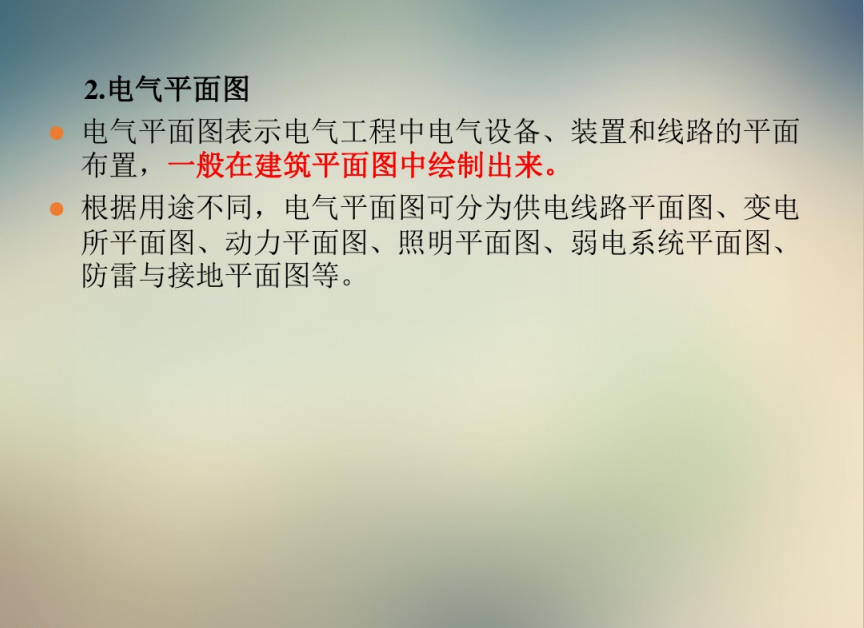

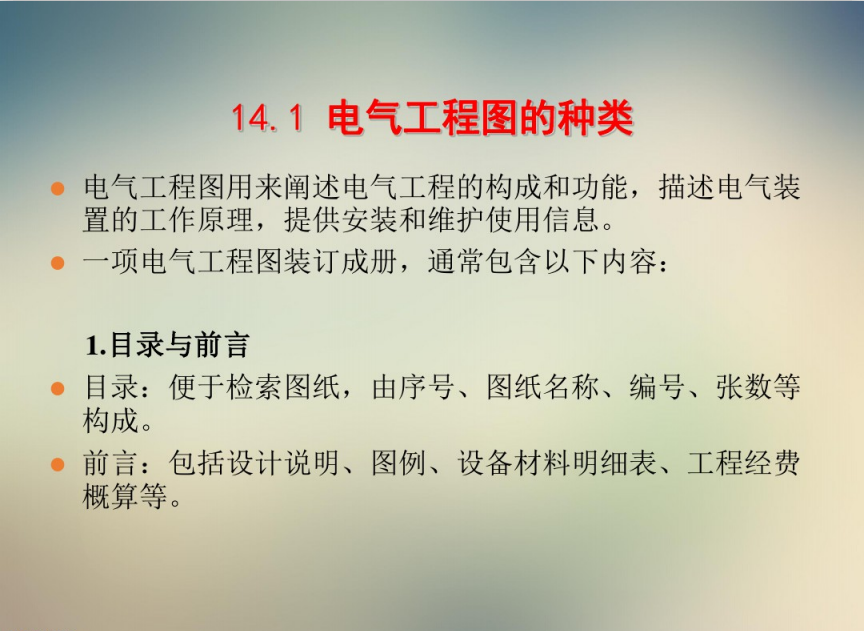

电气平面图
电气平面图表示电气工程中电气设备、装置和线路的平面布置，一般在建筑平面图中绘制出来。
根据用途不同，电气平面图可分为供电线路平面图、变电所平面图、动力平面图、照明平面图、弱电系统平面图、
防雷与接地平面图等。

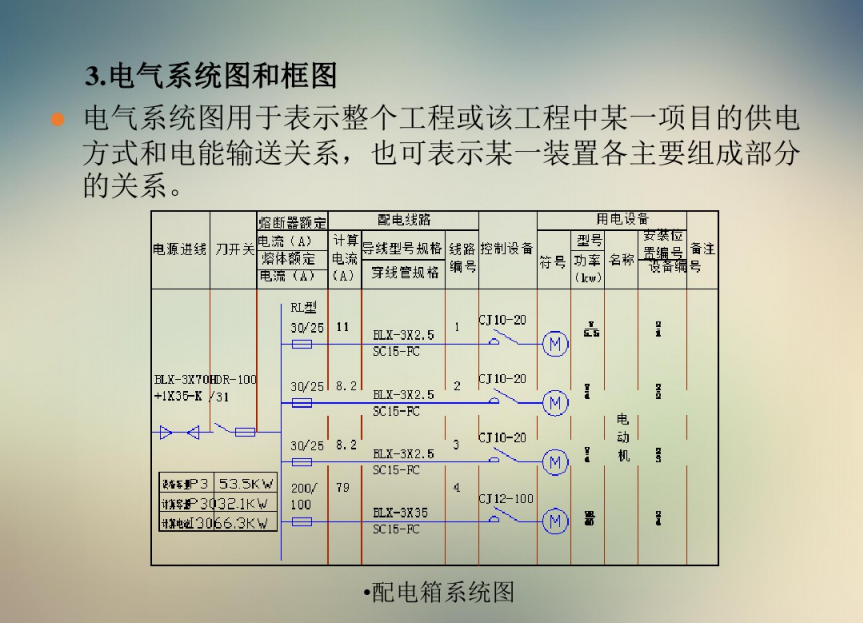

电气系统图和框图
电气系统图用于表示整个工程或该工程中某-项目的供电方式和电能输送关系，也可表示某一-装置各主要组成部分
的关系。
设备布置图
主要表示各种电气设备和装置的布置形式、安装方式及相互位置之间的尺寸关系，通常由平面图、立面图、断面图
剖面图等组成。这种图按三视图原理绘制，与一般的机械图没有大的区别。
接线图
主要用于表示电气装置内部各元件之间及其与外部其它装置之间的连接关系，便于制作、安装和维修人员接线和检
查。
分类:
有单元接线图表示成套装置或设备中一个结构单元内的各元件之间的连接关系的一种接线图。这里的“结构单元”是指在各种情况下可独立运行的组件或某种组合体，如电动机、开关柜等。
互连接线图表示成套装置或设备的不同单元之间连接关系的一种接线图。
端子接线图表示成套装置或设备的端子以及接在端子上外部接线(必要时包括内部接线)的一种接线图。
电线电缆配置图表示电线电缆两端位置，必要时还包括电线电缆功能、特性和路径等信息的一种接线图
