220KV电缆出线竖井开挖支护施工措施 16P

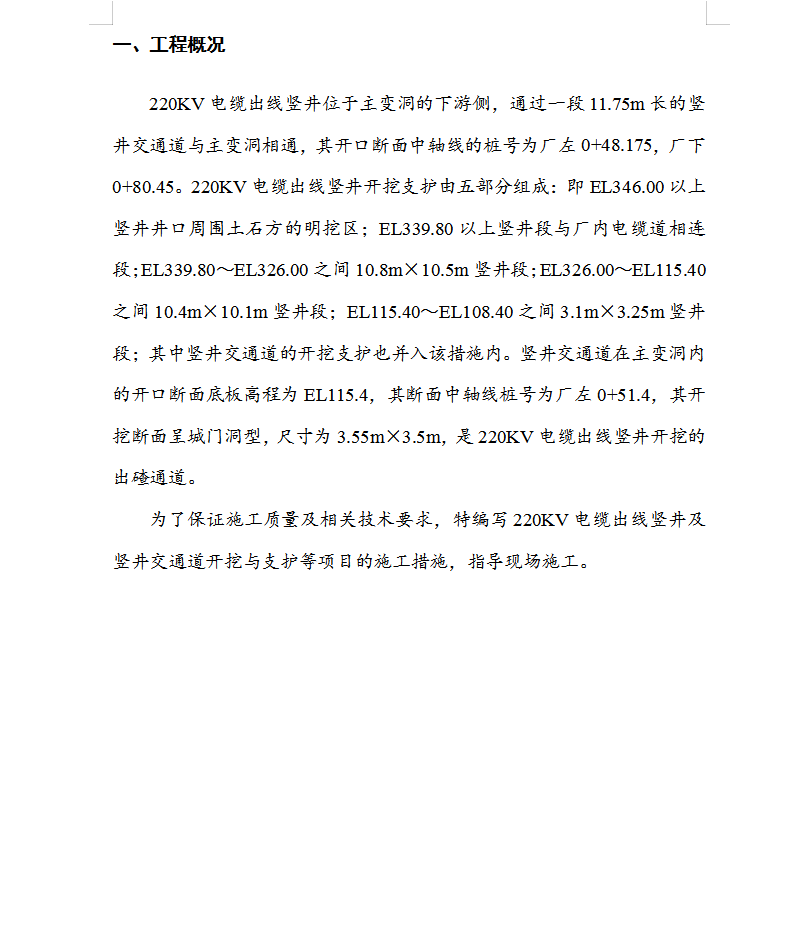

220KV电缆出线竖井位于主变洞的下游侧，通过一段11.75m长的竖井交通道与主变洞相通，其开口断面中轴线的桩号为厂左0+48.175，厂下0+80.45。220KV电缆出线竖井开挖支护由五部分组成：即EL346.00以上竖井井口周围土石方的明挖区；EL339.80以上竖井段与厂内电缆道相连段；EL339.80～EL326.00之间10.8m×10.5m竖井段；EL326.00～EL115.40之间10.4m×10.1m竖井段；EL115.40～EL108.40之间3.1m×3.25m竖井段；其中竖井交通道的开挖支护也并入该措施内。竖井交通道在主变洞内的开口断面底板高程为EL115.4，其断面中轴线桩号为厂左0+51.4，其开挖断面呈城门洞型，尺寸为3.55m×3.5m，是220KV电缆出线竖井开挖的出碴通道。
为了保证施工质量及相关技术要求，特编写220KV电缆出线竖井及竖井交通道开挖与支护等项目的施工措施，指导现场施工。
