高速公路隧道加强照明施工图纸（PDF格式）

本次改造涉及隧道共有路段：xx路、xx路、xx路、xx路和xx路。，所有隧道均按照80km/h 进行设计和运行，隧道内采用沥青路面，加强照明采用高压钠灯，基本照明（应急照明）采用LED 灯。

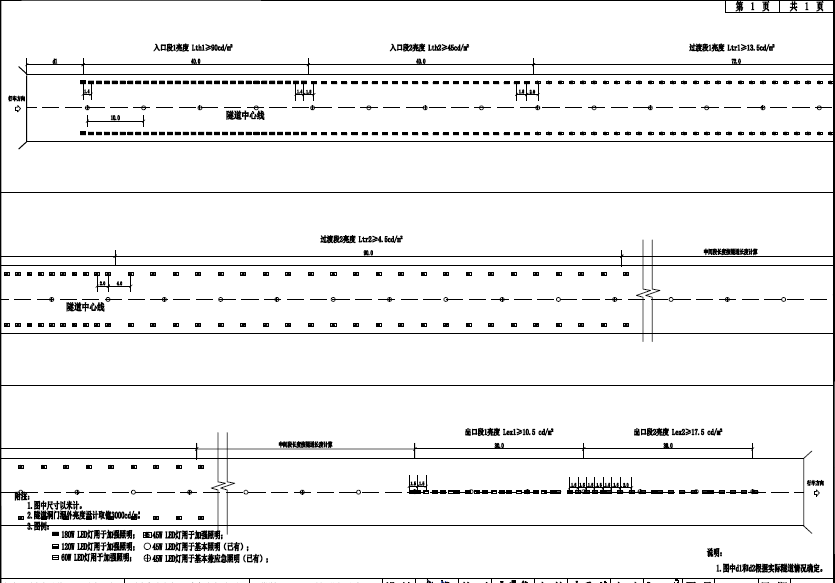

隧道现有加强照明采用左右两侧共六个回路，隧道单侧每个回路分别负责加强照明的1/2、1/4和1/4。

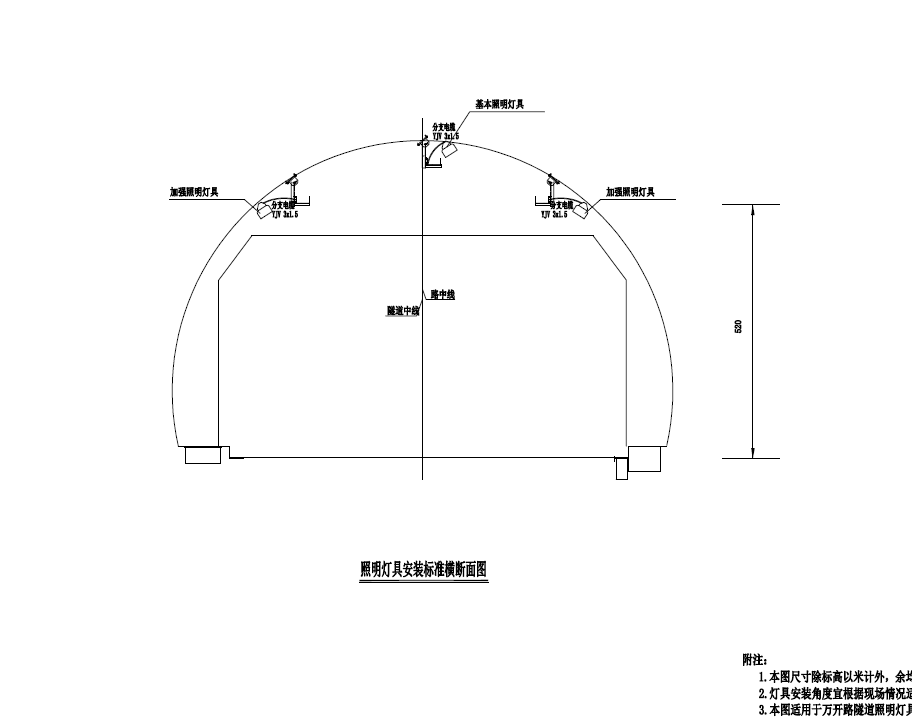

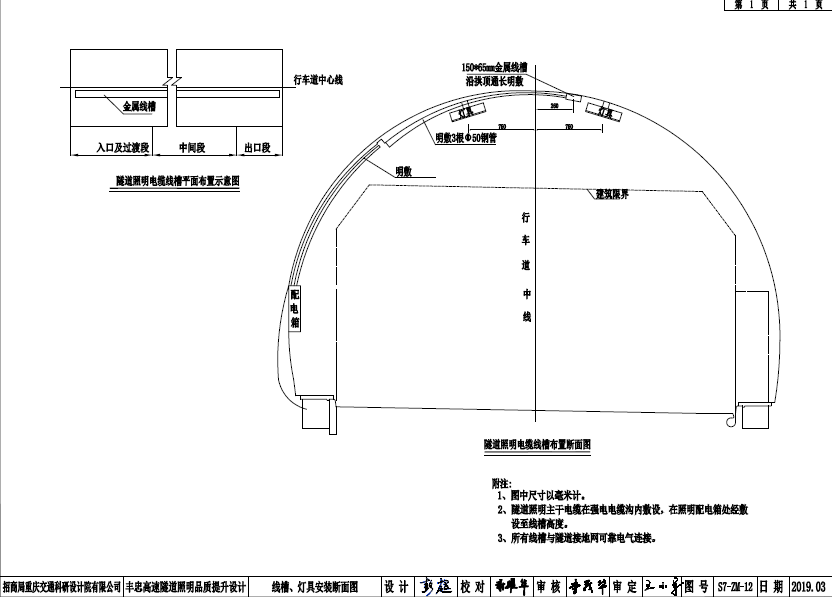

结合现有照明回路设置情况，照明回路不做调整，仍利用原主干电缆。因灯具安装位置有所调整，考虑新增一部分分支电缆。同时，因入口加强照明段落长度增加，需增加部分配电线缆。另外，由于隧道照明配电箱仍可使用，不需更换。在原有基础上，调整回路供隧道LED 灯具照明使用。因灯具安装间距有调整，改造后的供电负荷仍需保持三相平衡。
