大桥下挂钢结构桥梁施工组织设计 83P

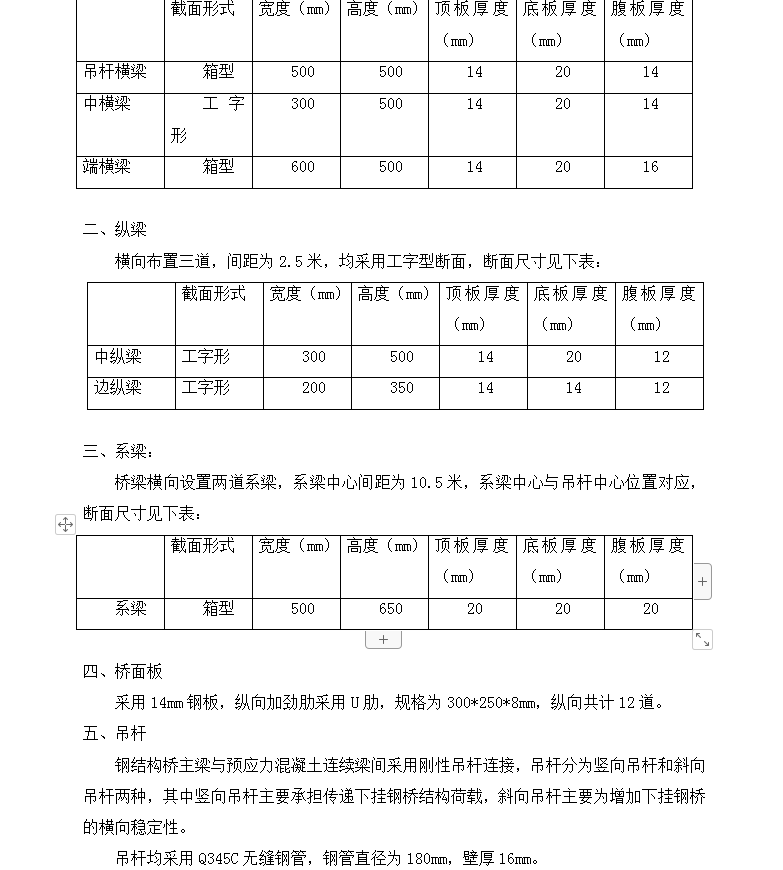

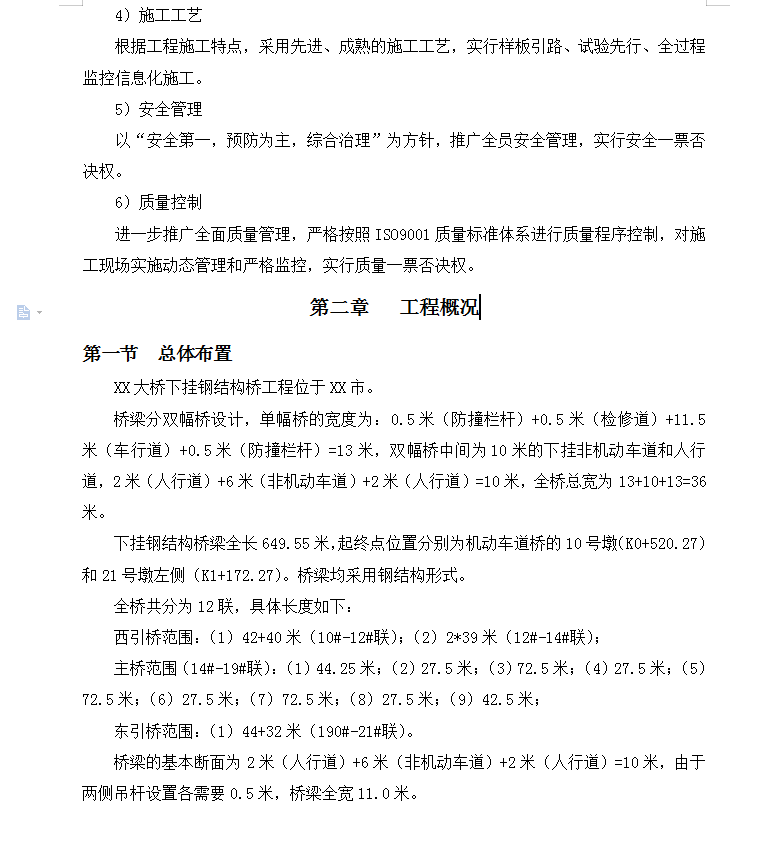

桥梁分双幅桥设计，单幅桥的宽度为：0.5米（防撞栏杆）+0.5米（检修道）+11.5米（车行道）+0.5米（防撞栏杆）=13米，双幅桥中间为10米的下挂非机动车道和人行道，2米（人行道）+6米（非机动车道）+2米（人行道）=10米，全桥总宽为13+10+13=36米。下挂钢结构桥梁全长649.55米，起终点位置分别为机动车道桥的10号墩（K0+520.27）和21号墩左侧（K1+172.27）。桥梁均采用钢结构形式。全桥共分为12联，具体长度如下：西引桥范围：（1）42+40米（10#-12#联）；（2）2*39米（12#-14#联）；主桥范围（14#-19#联）：（1）44.25米；（2）27.5米；（3）72.5米；（4）27.5米；（5）72.5米；（6）27.5米；（7）72.5米；（8）27.5米；（9）42.5米；东引桥范围：（1）44+32米（190#-21#联）。桥梁的基本断面为2米（人行道）+6米（非机动车道）+2米（人行道）=10米，由于两侧吊杆设置各需要0.5米，桥梁全宽11.0米。
