十二层生产制造基地项目暖通施工图纸

本工程为XX生产制造基地-1#厂房项目。总建筑面积14801平方米，建筑高度是47.05米，建筑层数包括地上12层、和地下汽车库1层。
设计范围
1、防烟系统设计
2、通风系统设计
3、空调系统设计
防烟系统设计
1、靠外墙的封闭楼梯间每五层可开启外窗的总面积＞2平米，且顶层的开窗面积＞1.0平米，满足自然排烟要求。
2、楼梯间满足自然排烟条件的不设置设正压送风系统，合用前室不满足自然排烟要求，需要设置加压送风系统，加压送风机设置在屋顶。每层合用前室均设置多叶送风口，当火灾发生时,由电信号打开着火层及其相邻上下两层的多叶送风口，同时联动开启正压送风机送风。
3、加压送风机出口设电动调节阀，以维持合用前室25~30Pa的正压，以防烟气的侵入。
4、正压送风系统设有320x320的旁通管，旁通管上安装多叶调节阀，在调试阶段将多叶调节阀调好，确保系统不超压。
5、高层分别在负一层到十二层的合用前室每层设压力传感器，加压送风机出口设电动调节风阀泄压，以保证合用前室与走道之间的压差维持25~30Pa,防止烟气的侵入。

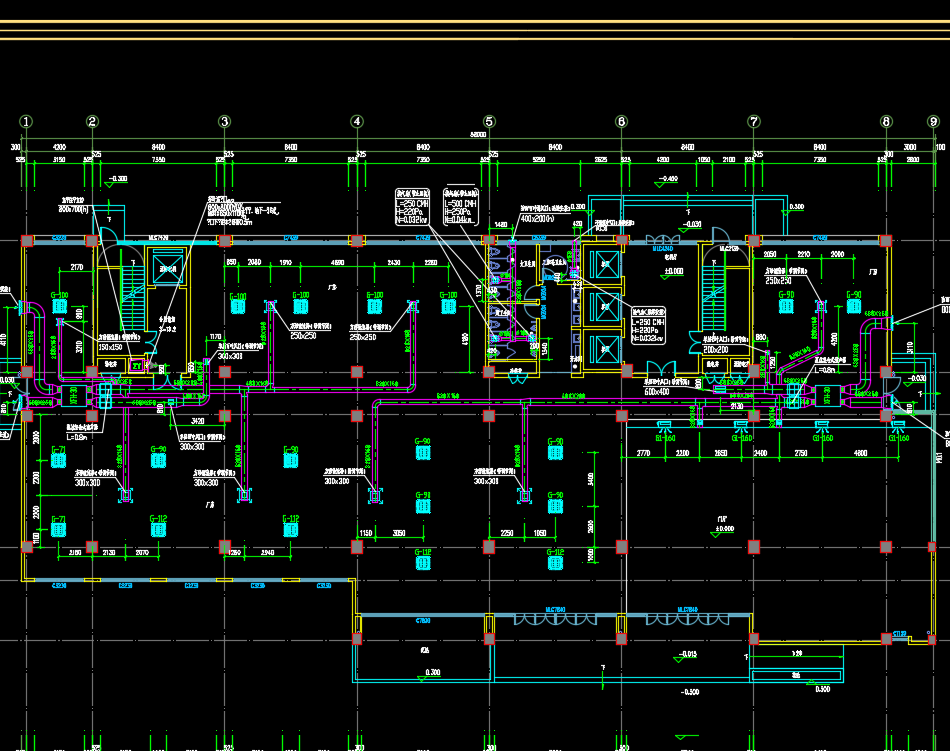

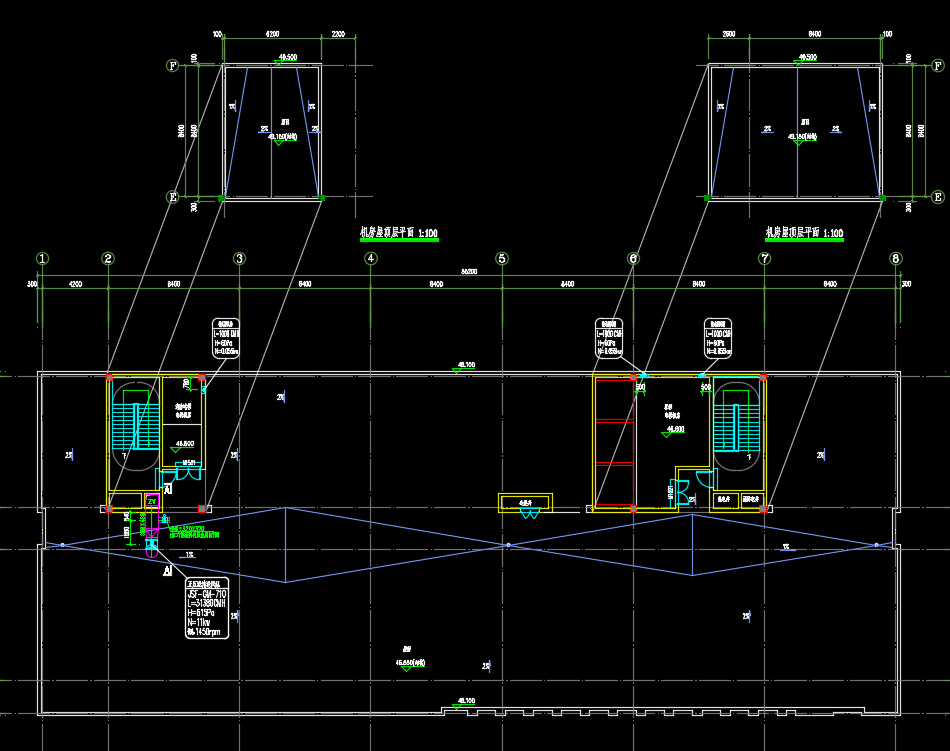

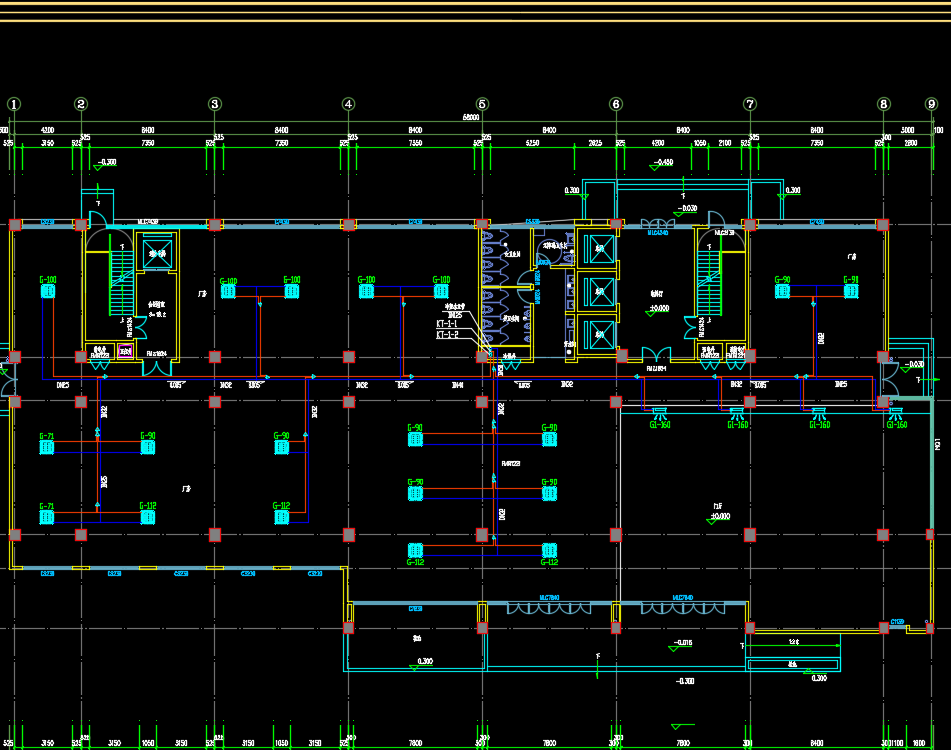

十二层生产制造基地项目暖通施工图纸，包括：空调平面图、防烟通风平面、防烟系统图、加压送风机剖面图、空调冷媒管系统平面图、室内机安装示意图
