某金融中心酒店蒸汽锅炉房设计施工图纸

设计内容：锅炉房设计。
锅炉系统施工说明：
1. 锅炉、水泵、软水器等设备的安装应符合设备制造厂提供的安装使用技术要求。
2. 设备基础应待设备到货后与建筑设备基础图核对无误方可施工。
3. 蒸汽管道的管材用无缝钢管，其它管道的管材，采用镀锌钢管；取样器等易腐蚀设备给排水采用铜管或不锈钢管连接。
4. 弯头采用压制弯头，法兰采用与阀门同压平焊钢法兰,垫片采用3mm聚四氟乙烯板或金属石墨垫片。螺纹连接密封材料采用聚四氟乙烯带。
5. 管道连接除设备和附件等处采用法兰或丝扣连接外，其余管道均采用焊接连接。
6. 管道支吊架参照国标95R417-1，以坚固美观为原则，由安装单位自行处理。
7. 管道穿墙处均加钢套管套管内径应大于管道外径75mm,套管与管道之间的缝隙用不燃保温材料填塞，套管与墙之间的缝隙用水泥砂浆堵死。

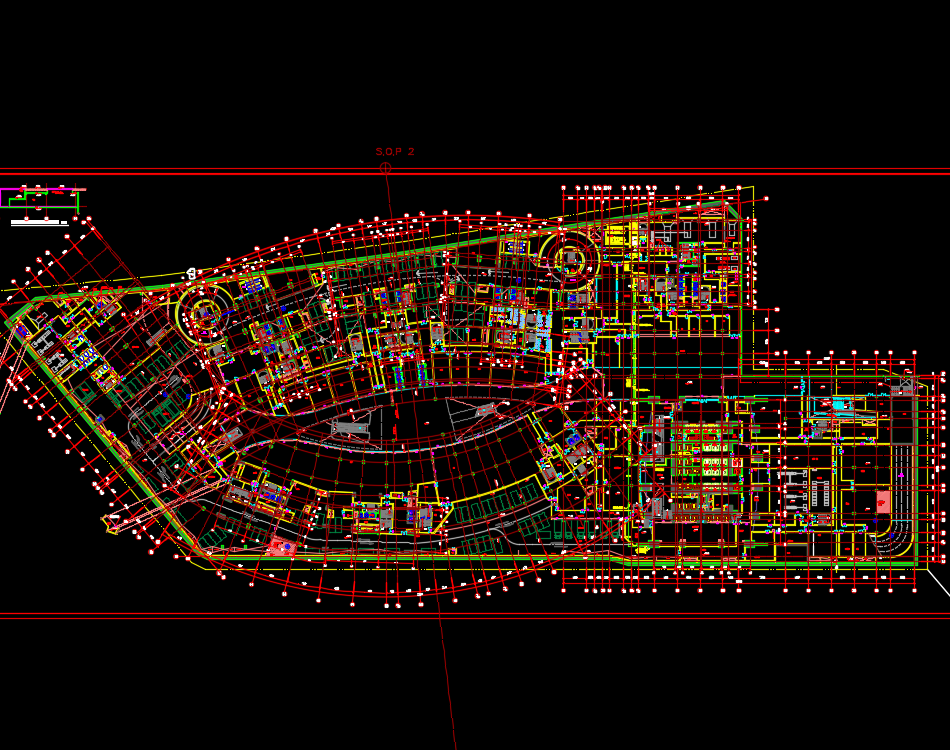

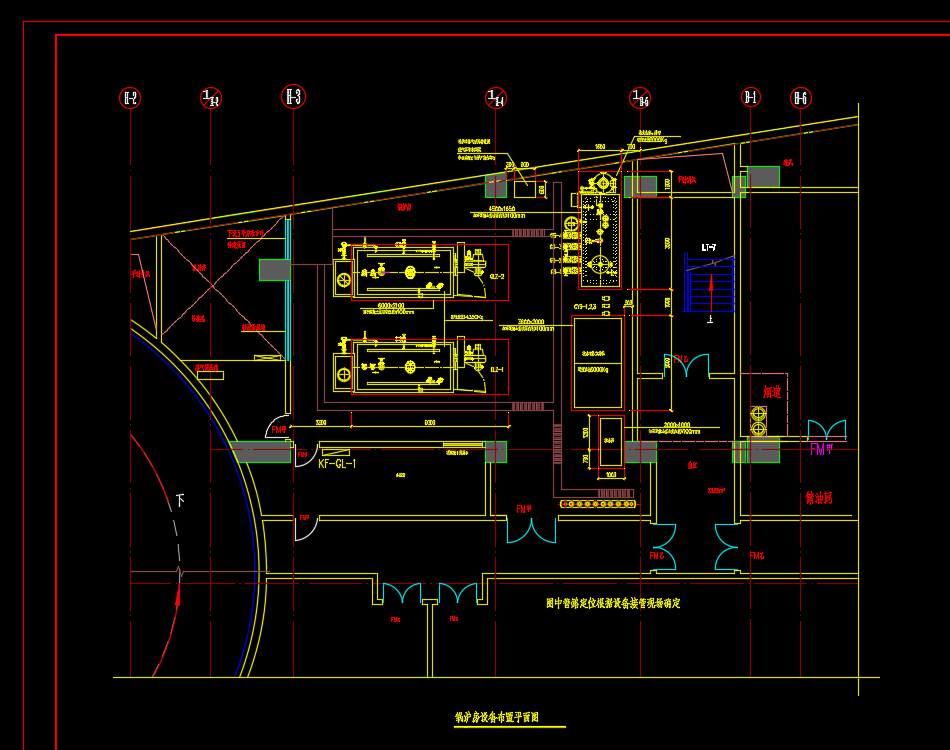

某金融中心酒店蒸汽锅炉房设计施工图纸，包括：锅炉系统图、设备布置平面图等
