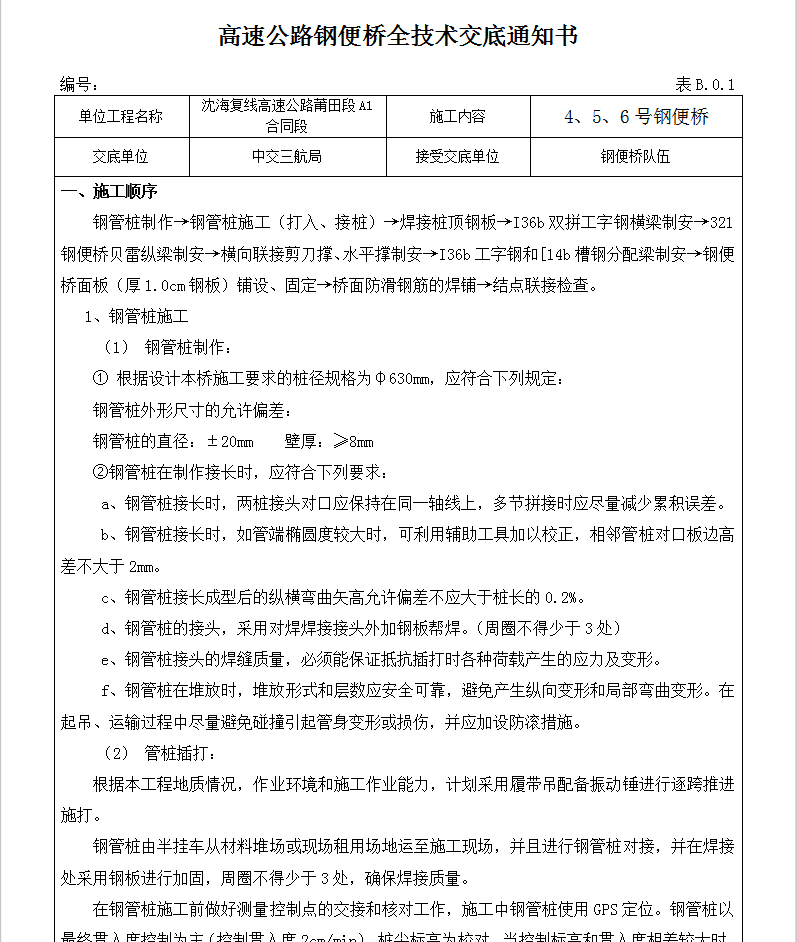

高速公路钢便桥全技术交底通知书

一、施工顺序
钢管桩制作→钢管桩施工（打入、接桩）→焊接桩顶钢板→I36b双拼工字钢横梁制安→321钢便桥贝雷纵梁制安→横向联接剪刀撑、水平撑制安→I36b工字钢和[14b槽钢分配梁制安→钢便桥面板（厚1.0cm钢板）铺设、固定→桥面防滑钢筋的焊铺→结点联接检查。
1、钢管桩施工
（1）钢管桩制作：
① 根据设计本桥施工要求的桩径规格为φ630mm，应符合下列规定：
钢管桩外形尺寸的允许偏差：
钢管桩的直径：±20mm 壁厚：≥8mm
②钢管桩在制作接长时，应符合下列要求：
a、钢管桩接长时，两桩接头对口应保持在同一轴线上，多节拼接时应尽量减少累积误差。
b、钢管桩接长时，如管端椭圆度较大时，可利用辅助工具加以校正，相邻管桩对口板边高差不大于2mm。
c、钢管桩接长成型后的纵横弯曲矢高允许偏差不应大于桩长的0.2%。
d、钢管桩的接头，采用对焊焊接接头外加钢板帮焊。（周圈不得少于3处）
e、钢管桩接头的焊缝质量，必须能保证抵抗插打时各种荷载产生的应力及变形。
f、钢管桩在堆放时，堆放形式和层数应安全可靠，避免产生纵向变形和局部弯曲变形。在起吊、运输过程中尽量避免碰撞引起管身变形或损伤，并应加设防滚措施。
