低压配电柜基础知识培训讲义 69P

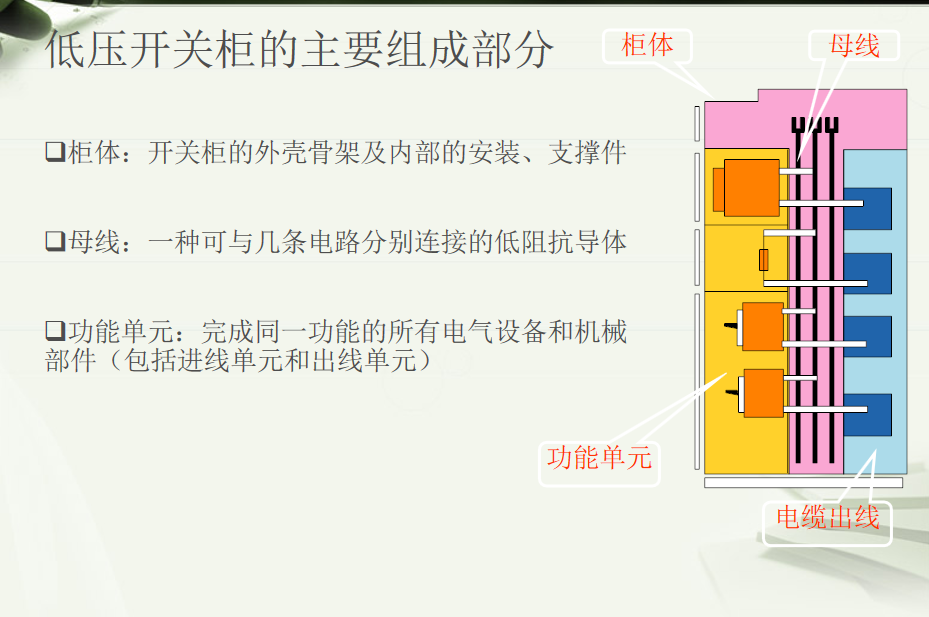

低压开关柜的定义：一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。
母线的分类：
主母线(水平母线）:连接一条或几条配电母线和或进线和出线单元的母线。
配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向出线单元供电。
母线的基本要素：母线的额定电流及规格(母线的载流量及横截面)
母线的额定短时耐受电流Icw及额定峰值耐受电流Ipk
Icw: 母线在规定的试验条件下,能安全承载的短时电流的方均根值(通常为1秒)
Ipk: 母线在规定的试验条件下,能安全承载的峰值电流；Ipk=2.2 Icw
母线的表面处理：为达到某种要求，而对母线表面进行一定的处理，如镀银、镀锡、镀镍等。
功能单元分类：
固定式 ：主电路的连接只能在开关柜断电的情况下进行接线和断开
可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置
抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置。
GGD型交流低压配电柜用途：GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用。
