燃气锅炉房施工图纸

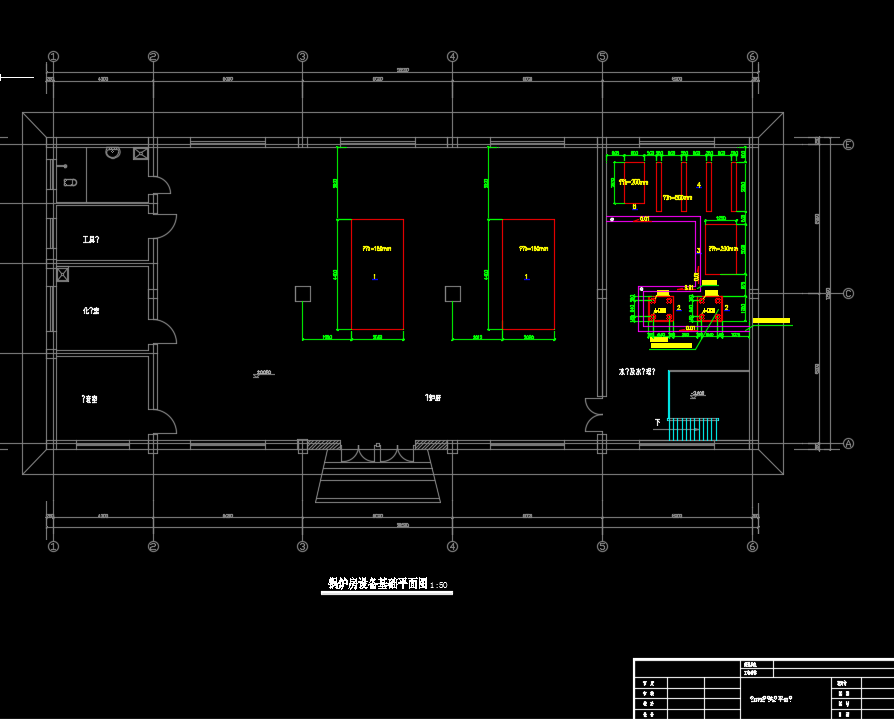

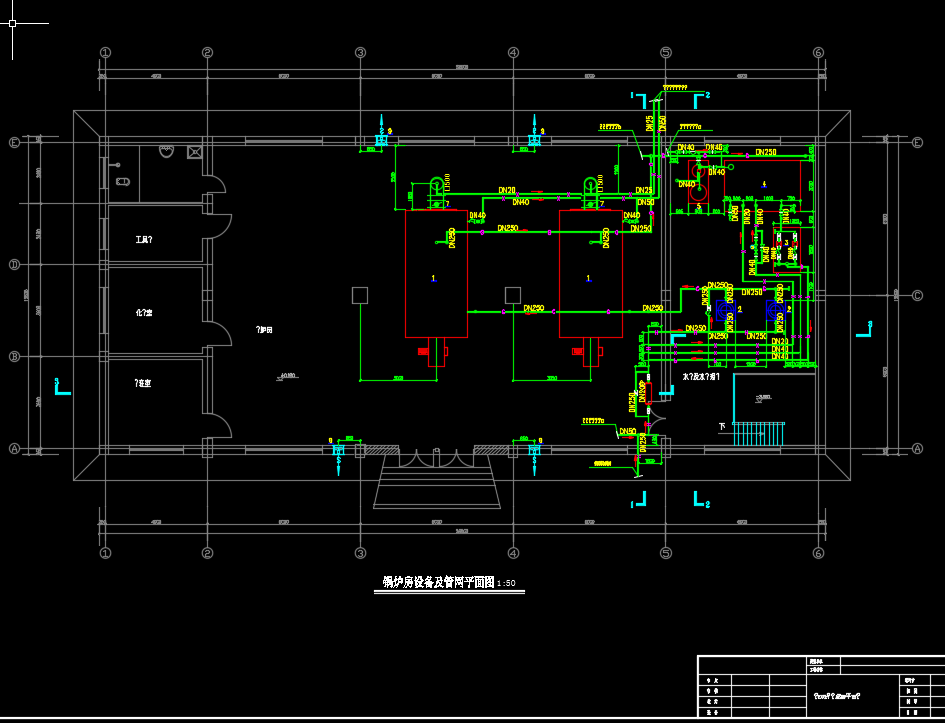

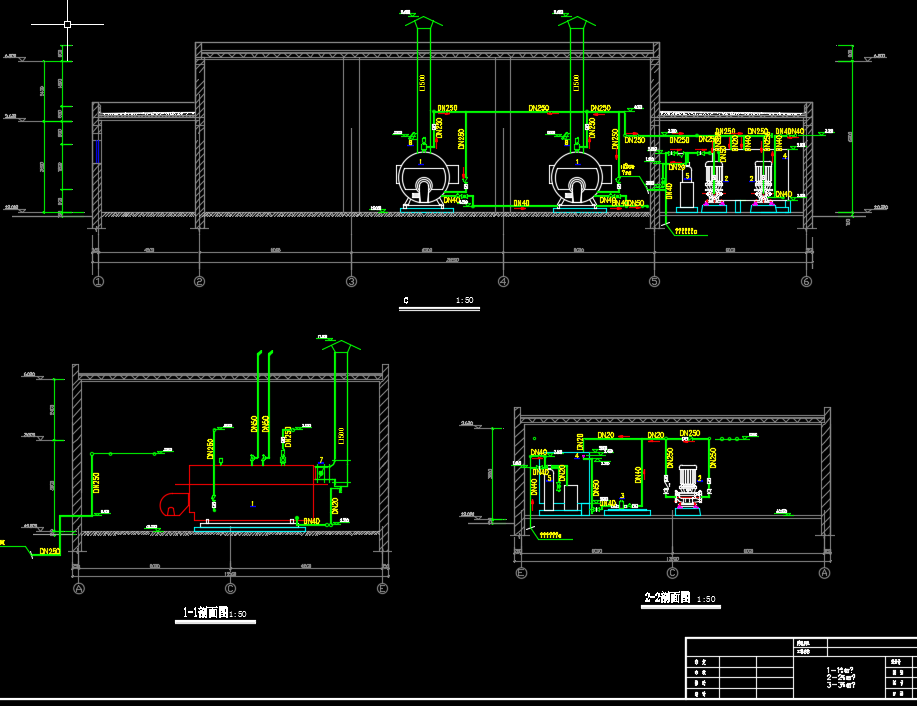

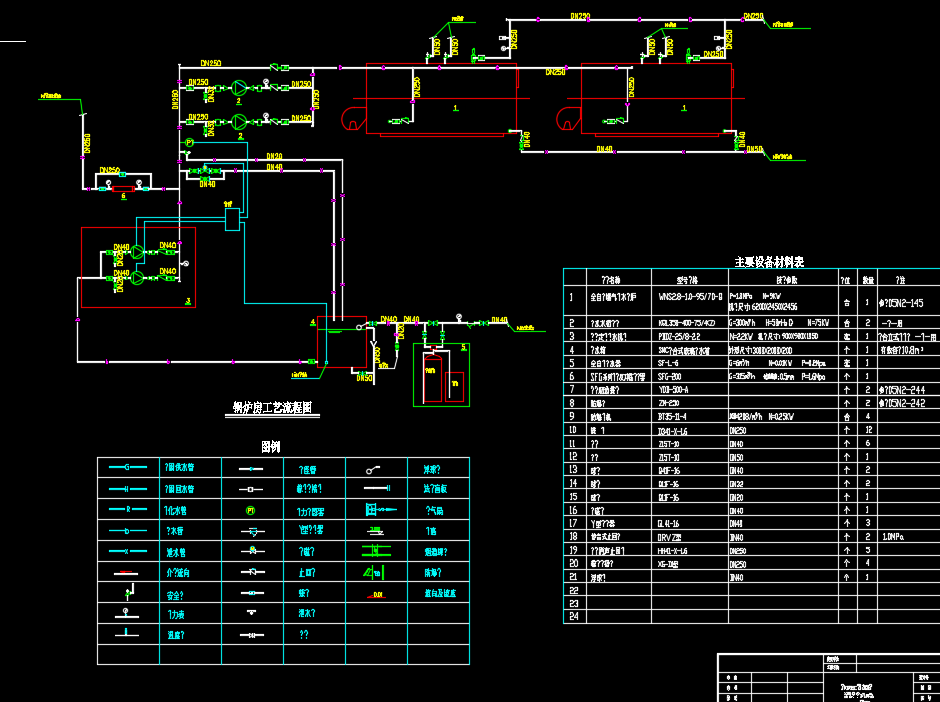

燃气锅炉房施工图纸包括：锅炉房设备及管网平面图、3-3剖面图、1-1剖面图、2-2剖面图、锅炉房设备基础平面图、锅炉房工艺流程图。
施工安装：1.设备基础均应待设备到货且校核其尺寸无误后,方可进行施工;基础施工时,应按图纸或所定设备.的要求预留地脚螺栓孔;所有水泵均应有减振措施,减振器由设备供货厂商配套使用.设备安装应参见所选厂家设备安装要求及相关规范要求。2.锅炉房内的管道安装坡度0.003;管道支吊架间距、管道焊接应按《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)执行；3.热网供回水管道及排污管道管材采用无缝钢管,焊接连接;与设备或阀件连接均采用焊接法兰连接；其它管道管材DN≤50mm时采用热镀锌钢管,丝扣连接;DN>50mm时采用无缝钢管,焊接连接；
