机电安装细部做法指导 109P

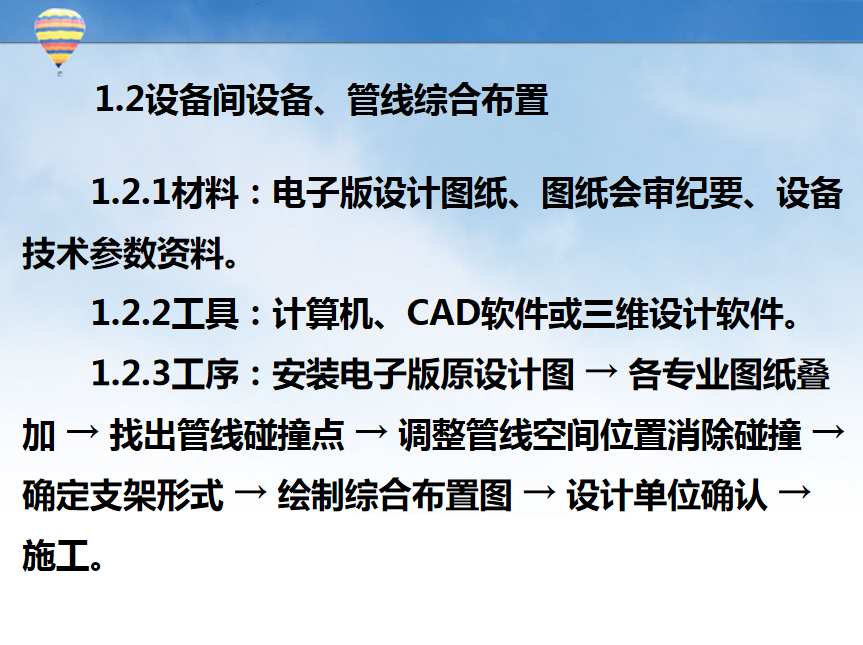

设备间设备、管线综合布置
材料：电子版设计图纸、图纸会审纪要、设备技术参数资料。
工具：计算机、CAD软件或三维设计软件。
工序：安装电子版原设计图 → 各专业图纸叠加 → 找出管线碰撞点 → 调整管线空间位置消除碰撞 → 确定支架形式 → 绘制综合布置图 → 设计单位确认 → 施工。

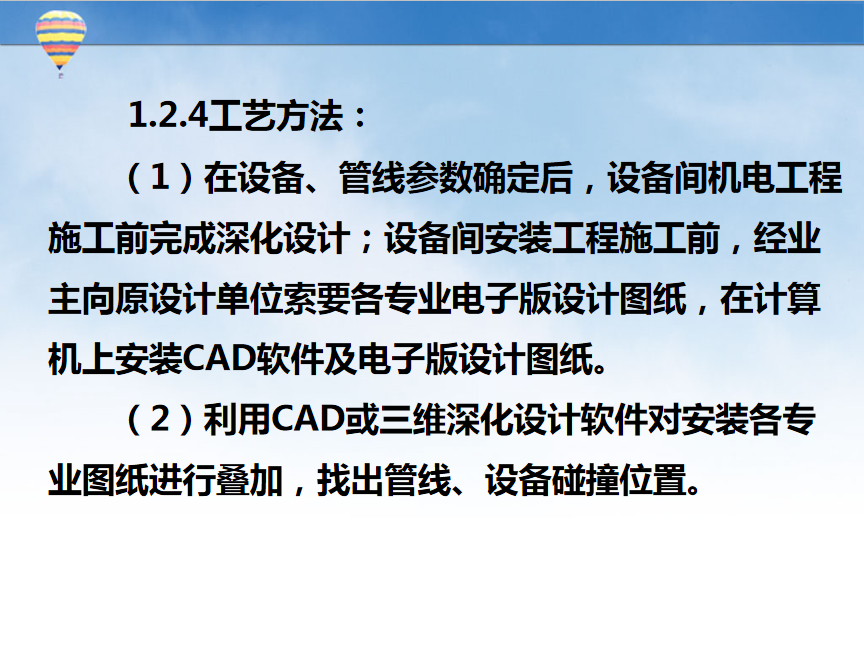

工艺方法：
（1）在设备、管线参数确定后，设备间机电工程施工前完成深化设计；设备间安装工程施工前，经业主向原设计单位索要各专业电子版设计图纸，在计算机上安装CAD软件及电子版设计图纸。
（2）利用CAD或三维深化设计软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。

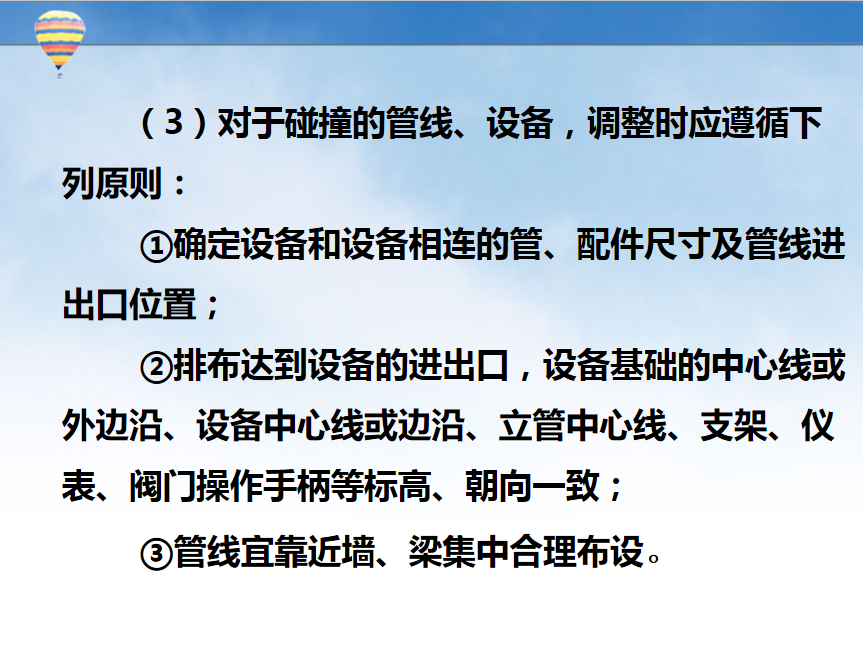

（3）对于碰撞的管线、设备，调整时应遵循下列原则：
①确定设备和设备相连的管、配件尺寸及管线进出口位置；
②排布达到设备的进出口，设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；
③管线宜靠近墙、梁集中合理布设。

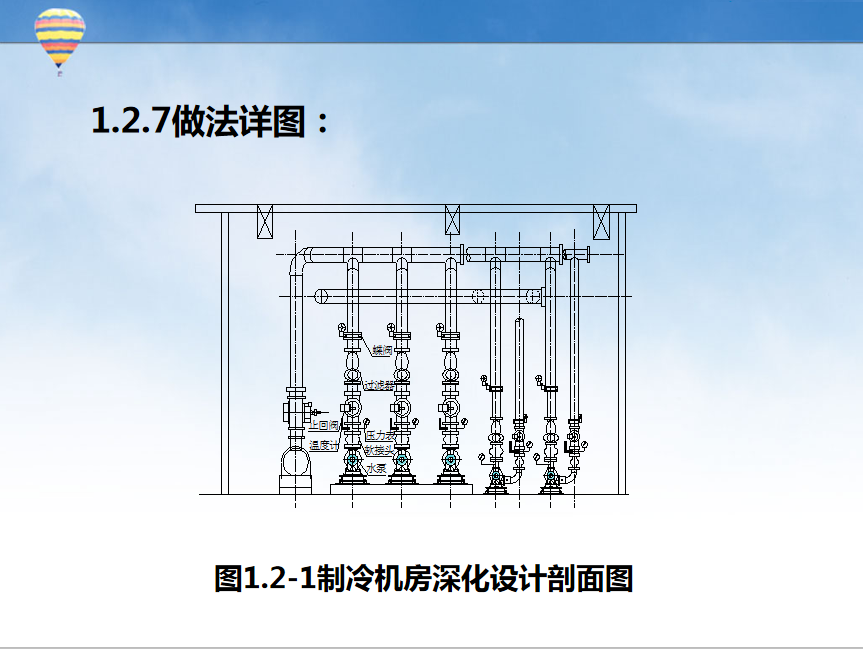

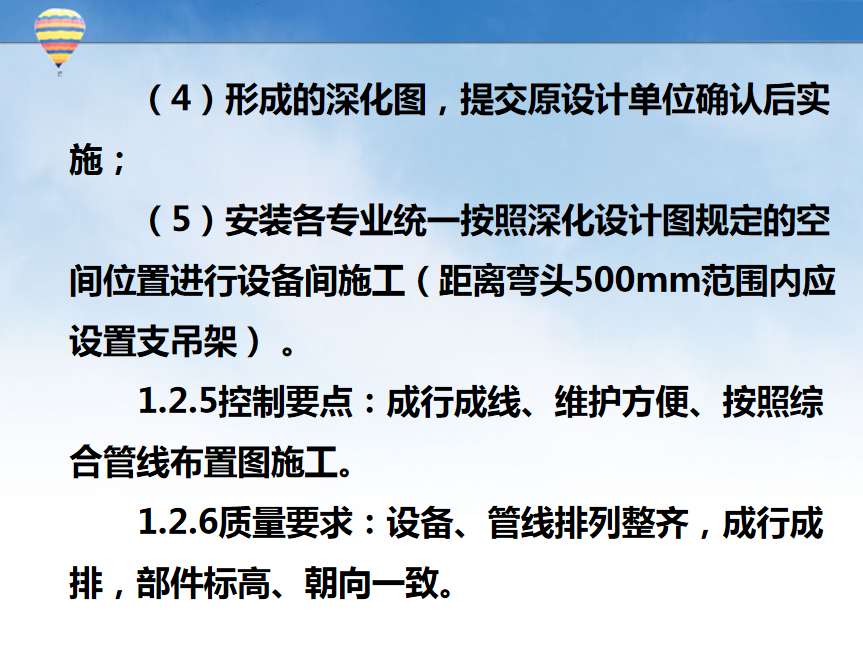

（4）形成的深化图，提交原设计单位确认后实施；
（5）安装各专业统一按照深化设计图规定的空间位置进行设备间施工（距离弯头500mm范围内应设置支吊架） 。
控制要点：成行成线、维护方便、按照综合管线布置图施工。
质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。
