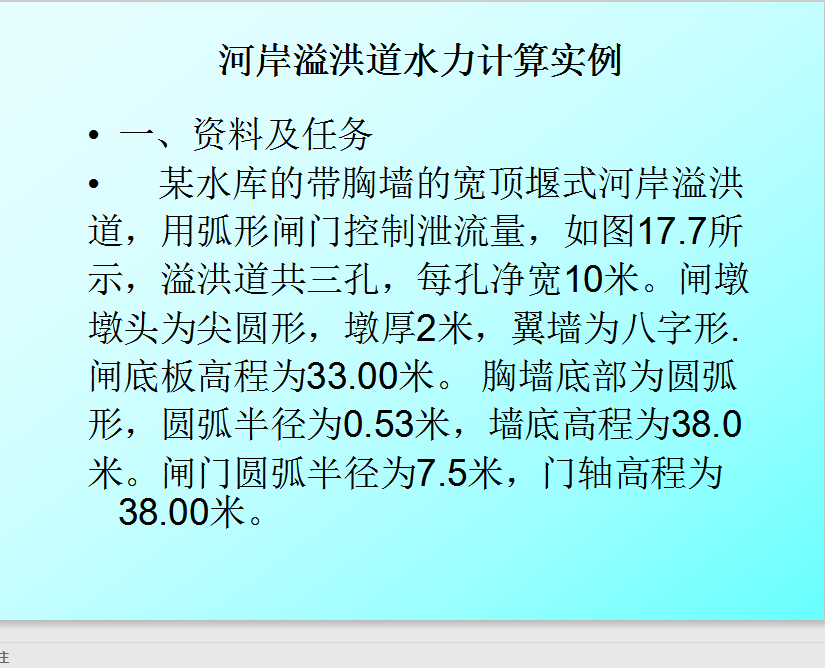

某水库的带胸墙的宽顶堰式河岸溢洪道，用弧形闸门控制泄流量，如图17.7所示，溢洪道共三孔，每孔净宽10米。闸墩墩头为尖圆形，墩厚2米，翼墙为八字形.闸底板高程为33.00米。 胸墙底部为圆弧形，圆弧半径为0.53米，墙底高程为38.0米。闸门圆弧半径为7.5米，门轴高程为38.00米。
