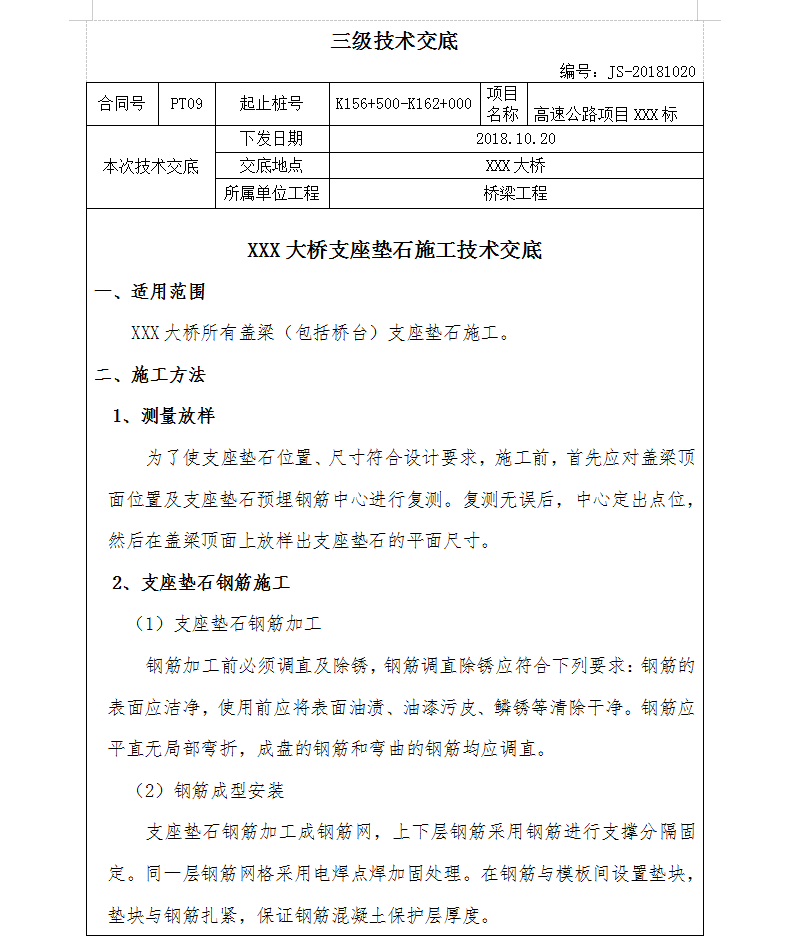

某大桥支座垫石施工技术交底

一、适用范围
XXX大桥所有盖梁（包括桥台）支座垫石施工。
二、施工方法
1、测量放样
为了使支座垫石位置、尺寸符合设计要求，施工前，首先应对盖梁顶面位置及支座垫石预埋钢筋中心进行复测。复测无误后，中心定出点位，然后在盖梁顶面上放样出支座垫石的平面尺寸。
2、支座垫石钢筋施工
（1）支座垫石钢筋加工
钢筋加工前必须调直及除锈，钢筋调直除锈应符合下列要求：钢筋的表面应洁净，使用前应将表面油渍、油漆污皮、鳞锈等清除干净。钢筋应平直无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。
（2）钢筋成型安装
支座垫石钢筋加工成钢筋网，上下层钢筋采用钢筋进行支撑分隔固定。同一层钢筋网格采用电焊点焊加固处理。在钢筋与模板间设置垫块，垫块与钢筋扎紧，保证钢筋混凝土保护层厚度。

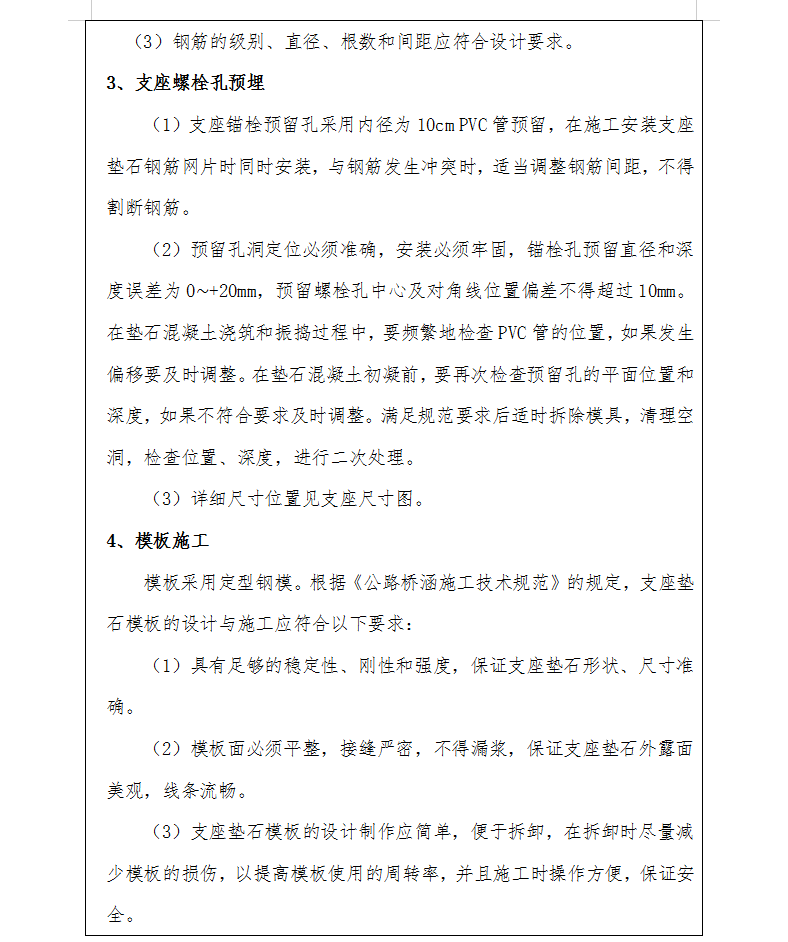

（3）钢筋的级别、直径、根数和间距应符合设计要求。
3、支座螺栓孔预埋
（1）支座锚栓预留孔采用内径为10cm PVC管预留，在施工安装支座垫石钢筋网片时同时安装，与钢筋发生冲突时，适当调整钢筋间距，不得割断钢筋。
（2）预留孔洞定位必须准确，安装必须牢固，锚栓孔预留直径和深度误差为0~+20mm，预留螺栓孔中心及对角线位置偏差不得超过10mm。在垫石混凝土浇筑和振捣过程中，要频繁地检查PVC管的位置，如果发生偏移要及时调整。在垫石混凝土初凝前，要再次检查预留孔的平面位置和深度，如果不符合要求及时调整。满足规范要求后适时拆除模具，清理空洞，检查位置、深度，进行二次处理。
（3）详细尺寸位置见支座尺寸图。
