钢结构工程公司施工现场标准化图集 87P

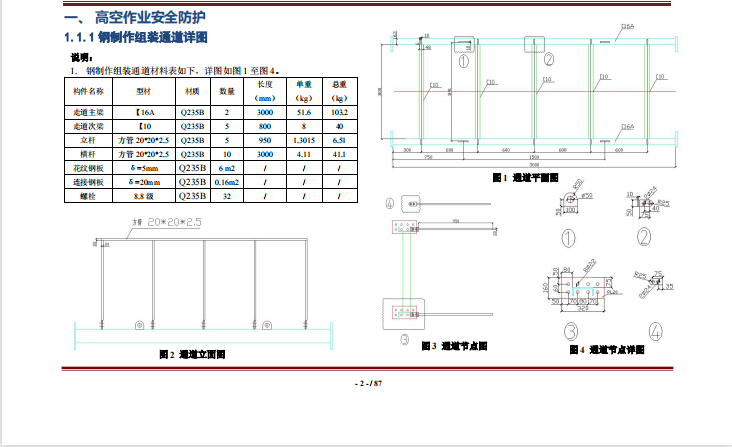

钢结构工程公司施工现场标准化图集主要内容包括高空作业安全防护、脚手架、临时用电、施工机具、消防、个人防护用品、警示牌、标识牌、构架堆场
登高挂梯用于钢柱吊装、校正过程中施工人员登高之用。此挂梯为可组装型登高挂梯，可做防坠器垂直登高挂梯使用，也可做护笼式登高挂梯使用。挂梯梯梁及踏棍分别采用 50×5mm 的角钢及直径为 20mm 的圆钢塞焊而成。单副挂梯长度以 2m 为宜，登高挂梯内侧净宽以 450mm 为宜，踏棍间距以 285mm 为宜。每副挂梯应设置不少于两道支撑，挂梯与钢柱之间的间距不宜小于 200mm；挂梯顶部挂件应挂靠在牢固的位置并保持稳固。本图册中挂钩为备选挂件，挂梯顶部挂钩及连接方式可根据工程具体情况单独设计直梯与结构连接通过连接板和 M12*40 螺栓相连。护笼采用圆形结构，包括 4 组水平笼箍及 5 根立杆。直梯拼接通过连接板和 M12*35 螺栓相连。制作完成后，应及时进行除锈，梯梁喷涂红白相间防腐油漆，
每段油漆长度以 300mm 为宜。作业人员登高必须通过钢挂梯上下，攀爬过程中应面向爬梯，手中不得持物，严禁以钢柱栓钉为支撑攀爬钢柱
