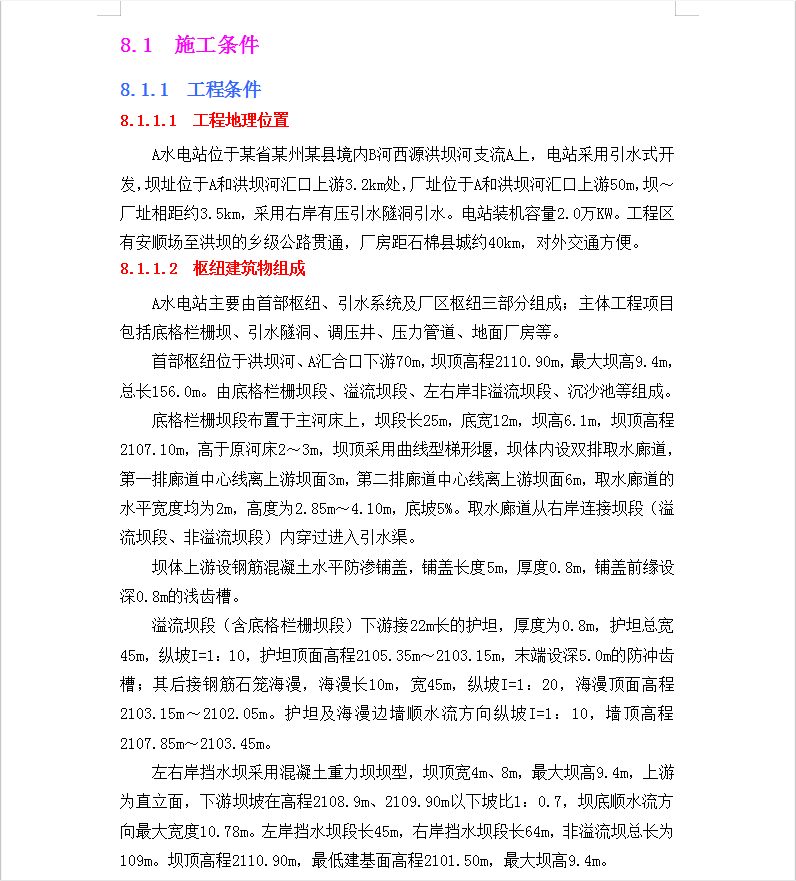

8.1.1.1 工程地理位置
A水电站位于某省某州某县境内B河西源洪坝河支流A上，电站采用引水式开发，坝址位于A和洪坝河汇口上游3.2km处，厂址位于A和洪坝河汇口上游50m，坝～厂址相距约3.5km，采用右岸有压引水隧洞引水。电站装机容量2.0万KW。工程区有安顺场至洪坝的乡级公路贯通，厂房距石棉县城约40km，对外交通方便。
8.1.1.2 枢纽建筑物组成

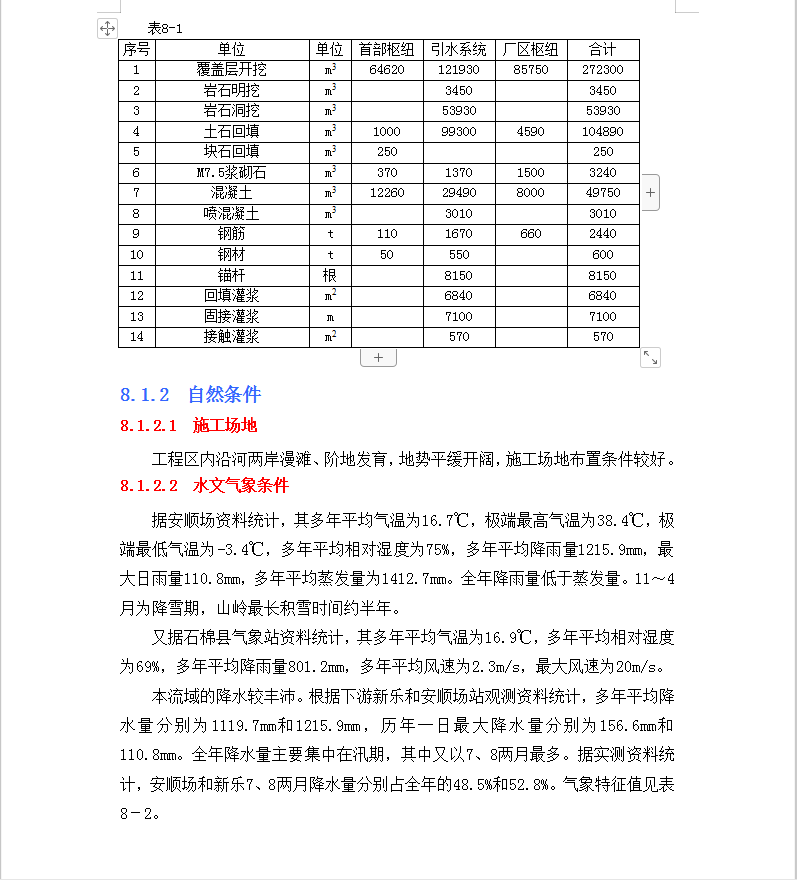

A水电站主要由首部枢纽、引水系统及厂区枢纽三部分组成；主体工程项目包括底格栏栅坝、引水隧洞、调压井、压力管道、地面厂房等。
首部枢纽位于洪坝河、A汇合口下游70m，坝顶高程2110.90m，最大坝高9.4m，总长156.0m。由底格栏栅坝段、溢流坝段、左右岸非溢流坝段、沉沙池等组成。
底格栏栅坝段布置于主河床上，坝段长25m，底宽12m，坝高6.1m，坝顶高程2107.10m，高于原河床2～3m，坝顶采用曲线型梯形堰，坝体内设双排取水廊道，第一排廊道中心线离上游坝面3m，第二排廊道中心线离上游坝面6m，取水廊道的水平宽度均为2m，高度为2.85m～4.10m，底坡5%。取水廊道从右岸连接坝段（溢流坝段、非溢流坝段）内穿过进入引水渠。
坝体上游设钢筋混凝土水平防渗铺盖，铺盖长度5m，厚度0.8m，铺盖前缘设深0.8m的浅齿槽。
溢流坝段（含底格栏栅坝段）下游接22m长的护坦，厚度为0.8m，护坦总宽45m，纵坡I=1：10，护坦顶面高程2105.35m～2103.15m，末端设深5.0m的防冲齿槽；其后接钢筋石笼海漫，海漫长10m，宽45m，纵坡I=1：20，海漫顶面高程2103.15m～2102.05m。护坦及海漫边墙顺水流方向纵坡I=1：10，墙顶高程2107.85m～2103.45m。
