钢板桩围堰施工方案 24P

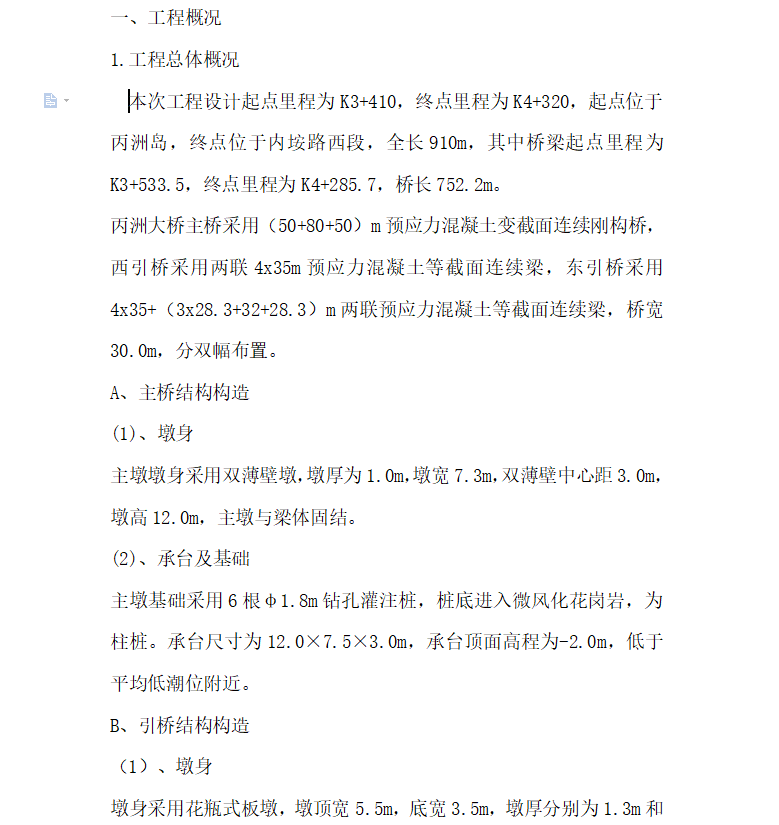

本次工程设计起点里程为K3+410，终点里程为K4+320，起点位于XX岛，终点位于内��路西段，全长910m，其中桥梁起点里程为K3+533.5，终点里程为K4+285.7，桥长752.2m。
主桥采用（50+80+50）m预应力混凝土变截面连续刚构桥，西引桥采用两联4x35m预应力混凝土等截面连续梁，东引桥采用4x35+（3x28.3+32+28.3）m两联预应力混凝土等截面连续梁，桥宽30.0m，分双幅布置。

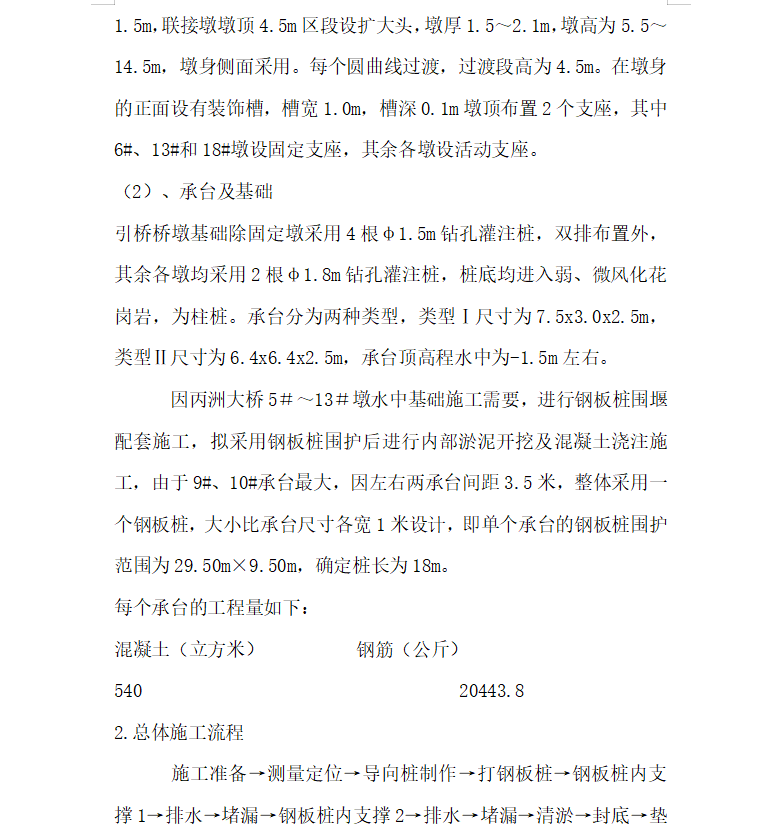

墩身采用花瓶式板墩，墩顶宽5.5m，底宽3.5m，墩厚分别为1.3m和1.5m，联接墩墩顶4.5m区段设扩大头，墩厚1.5～2.1m，墩高为5.5～14.5m，墩身侧面采用。每个圆曲线过渡，过渡段高为4.5m。在墩身的正面设有装饰槽，槽宽1.0m，槽深0.1m墩顶布置2个支座，其中6#、13#和18#墩设固定支座，其余各墩设活动支座。
