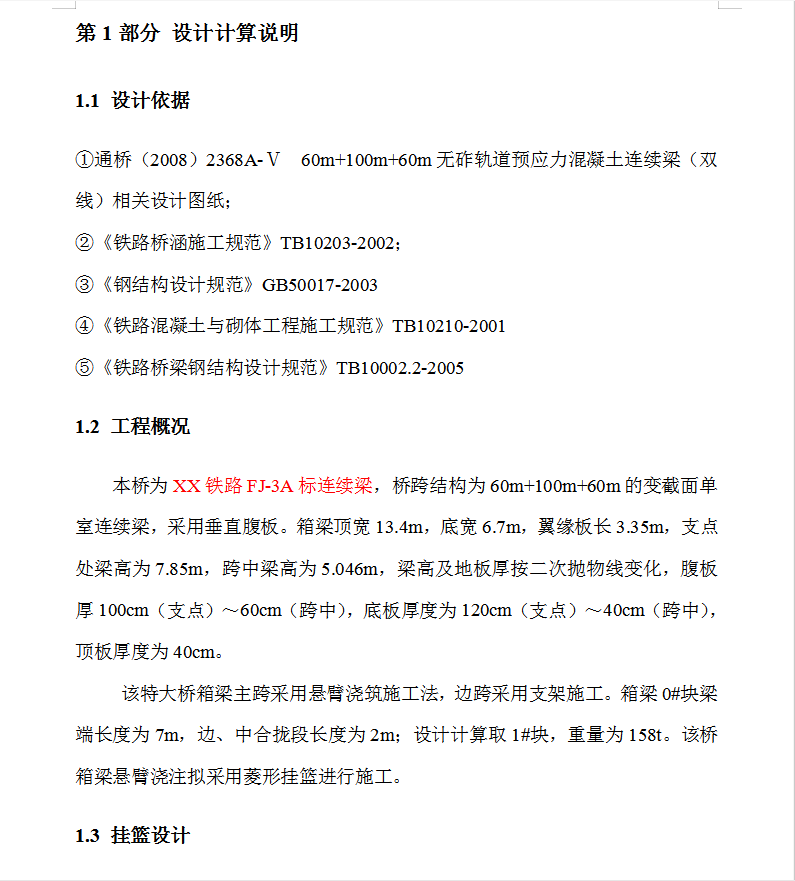

本桥为XX铁路FJ-3A标连续梁，桥跨结构为60m+100m+60m的变截面单室连续梁，采用垂直腹板。箱梁顶宽13.4m，底宽6.7m，翼缘板长3.35m，支点处梁高为7.85m，跨中梁高为5.046m，梁高及地板厚按二次抛物线变化，腹板厚100cm（支点）～60cm（跨中），底板厚度为120cm（支点）～40cm（跨中），顶板厚度为40cm。

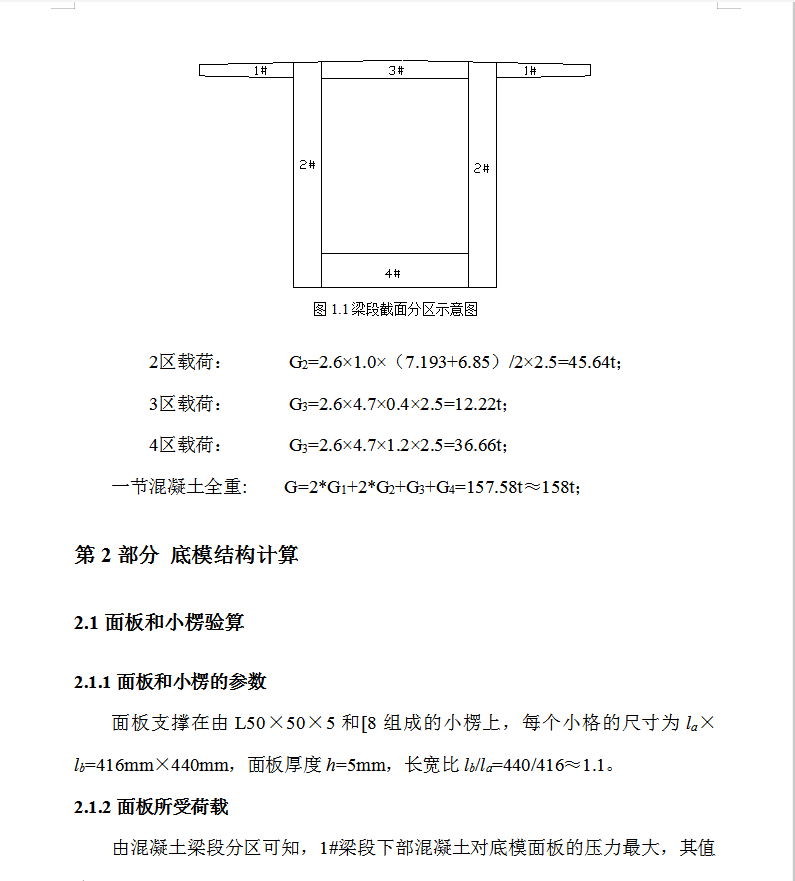

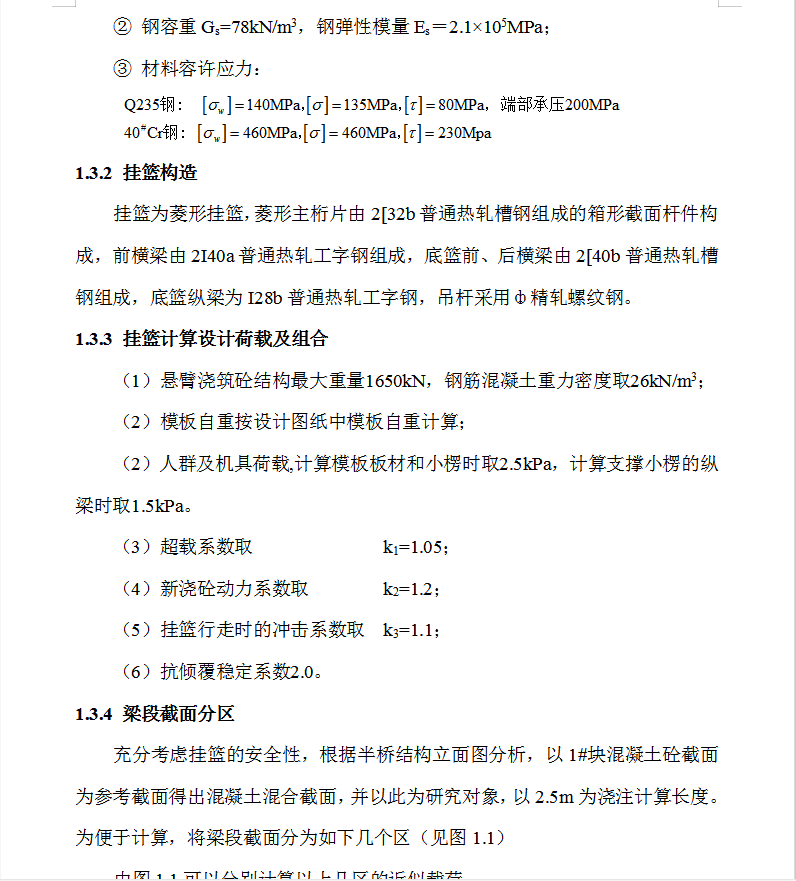

该特大桥箱梁主跨采用悬臂浇筑施工法，边跨采用支架施工。箱梁0#块梁端长度为7m，边、中合拢段长度为2m；设计计算取1#块，重量为158t。该桥箱梁悬臂浇注拟采用菱形挂篮进行施工。
