某铁路32+48+32m连续梁挂篮计算书 14P

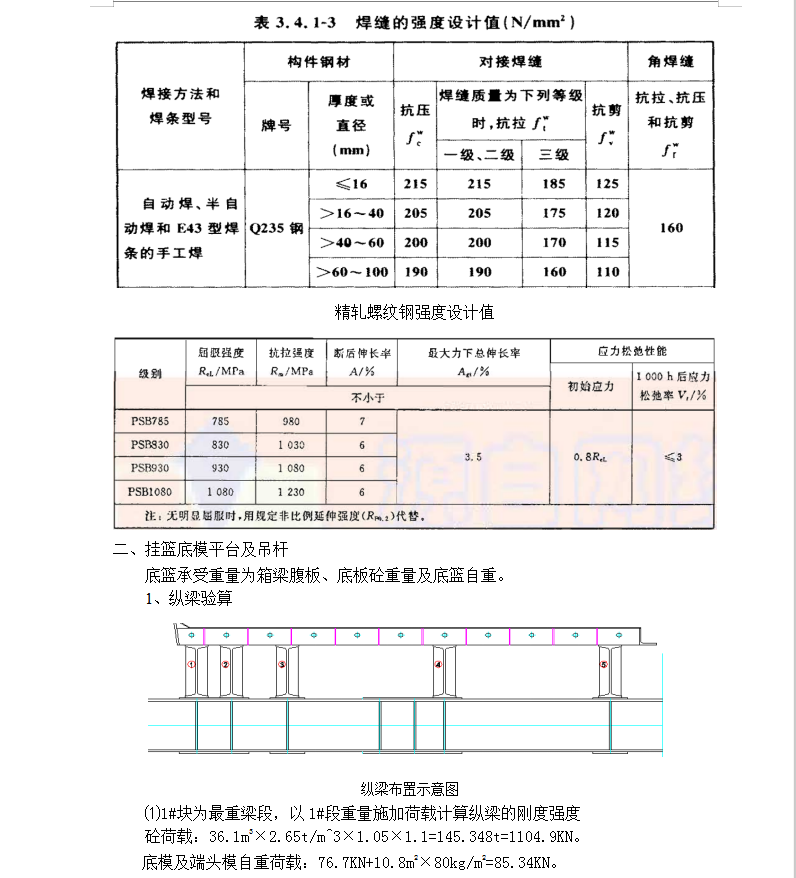

二、挂篮底模平台及吊杆
底篮承受重量为箱梁腹板、底板砼重量及底篮自重。
1、纵梁验算
⑴1#块为最重梁段，以1#段重量施加荷载计算纵梁的刚度强度
砼荷载：36.1m3×2.65t/m^3×1.05×1.1=145.348t=1104.9KN。
底模及端头模自重荷载：76.7KN+10.8m2×80kg/m2=85.34KN。
砼荷载按0#断面面积进行荷载分配，腹板及底板断面面积总和为11.2m2；模板荷载按底板线性分配在纵梁上。

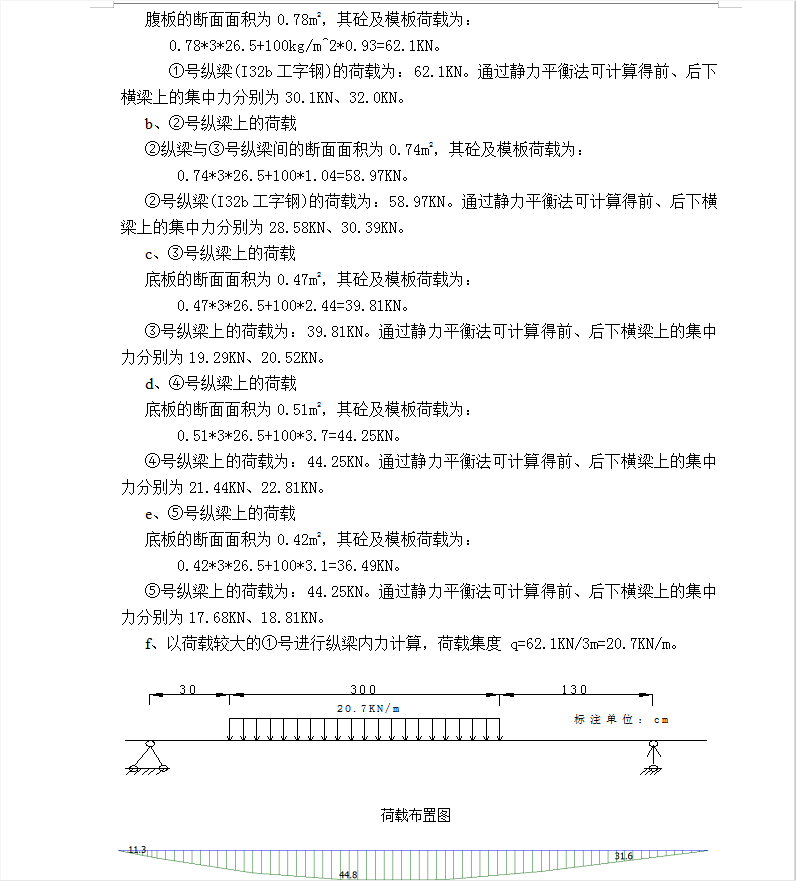

a、①号纵梁上的荷载
腹板的断面面积为0.78m2，其砼及模板荷载为：
0.78*3*26.5+100kg/m^2*0.93=62.1KN。
①号纵梁(I32b工字钢)的荷载为：62.1KN。通过静力平衡法可计算得前、后下横梁上的集中力分别为30.1KN、32.0KN。
b、②号纵梁上的荷载
②纵梁与③号纵梁间的断面面积为0.74m2，其砼及模板荷载为：
0.74*3*26.5+100*1.04=58.97KN。
②号纵梁(I32b工字钢)的荷载为：58.97KN。通过静力平衡法可计算得前、后下横梁上的集中力分别为28.58KN、30.39KN。
c、③号纵梁上的荷载
底板的断面面积为0.47m2，其砼及模板荷载为：
0.47*3*26.5+100*2.44=39.81KN。
③号纵梁上的荷载为：39.81KN。通过静力平衡法可计算得前、后下横梁上的集中力分别为19.29KN、20.52KN。
d、④号纵梁上的荷载
底板的断面面积为0.51m2，其砼及模板荷载为：
0.51*3*26.5+100*3.7=44.25KN。
④号纵梁上的荷载为：44.25KN。通过静力平衡法可计算得前、后下横梁上的集中力分别为21.44KN、22.81KN。
