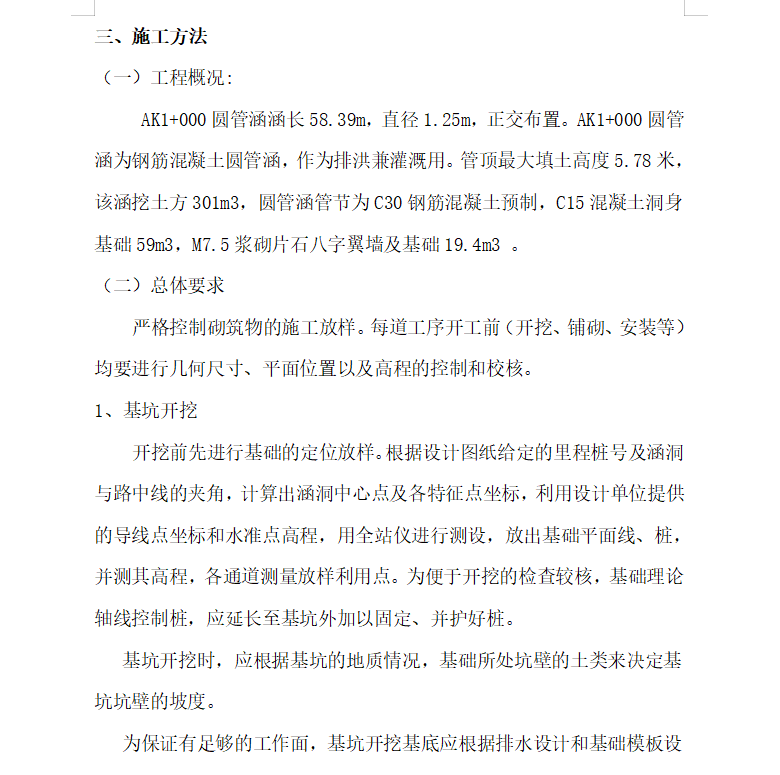

AK1+000圆管涵涵长58.39m，直径1.25m，正交布置。AK1+000圆管涵为钢筋混凝土圆管涵，作为排洪兼灌溉用。管顶最大填土高度5.78米，该涵挖土方301m3，圆管涵管节为C30钢筋混凝土预制，C15混凝土洞身基础59m3，M7.5浆砌片石八字翼墙及基础19.4m3 。
开挖前先进行基础的定位放样。根据设计图纸给定的里程桩号及涵洞与路中线的夹角，计算出涵洞中心点及各特征点坐标，利用设计单位提供的导线点坐标和水准点高程，用全站仪进行测设，放出基础平面线、桩，并测其高程，各通道测量放样利用点。为便于开挖的检查较核，基础理论轴线控制桩，应延长至基坑外加以固定、并护好桩。
