电气工程施工方案 20P

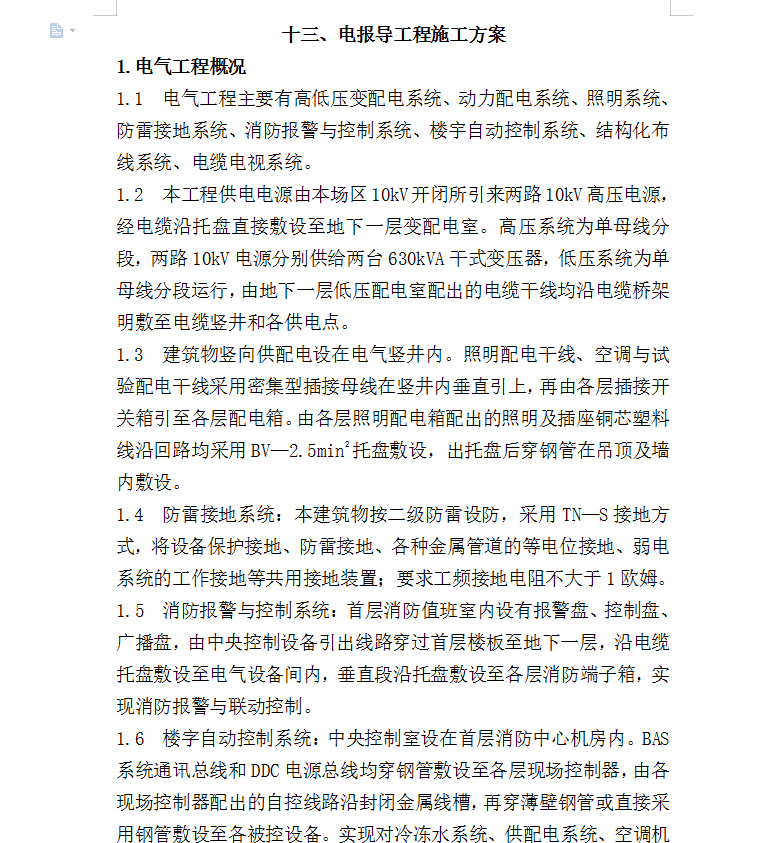

电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。
本工程供电电源由本场区10kV开闭所引来两路10kV高压电源，经电缆沿托盘直接敷设至地下一层变配电室。高压系统为单母线分段，两路10kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下一层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。
3 建筑物竖向供配电设在电气竖井内。照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV―2.5min2托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。
