17层钢筋混凝土框架剪力墙综合楼施工组织设计 158P

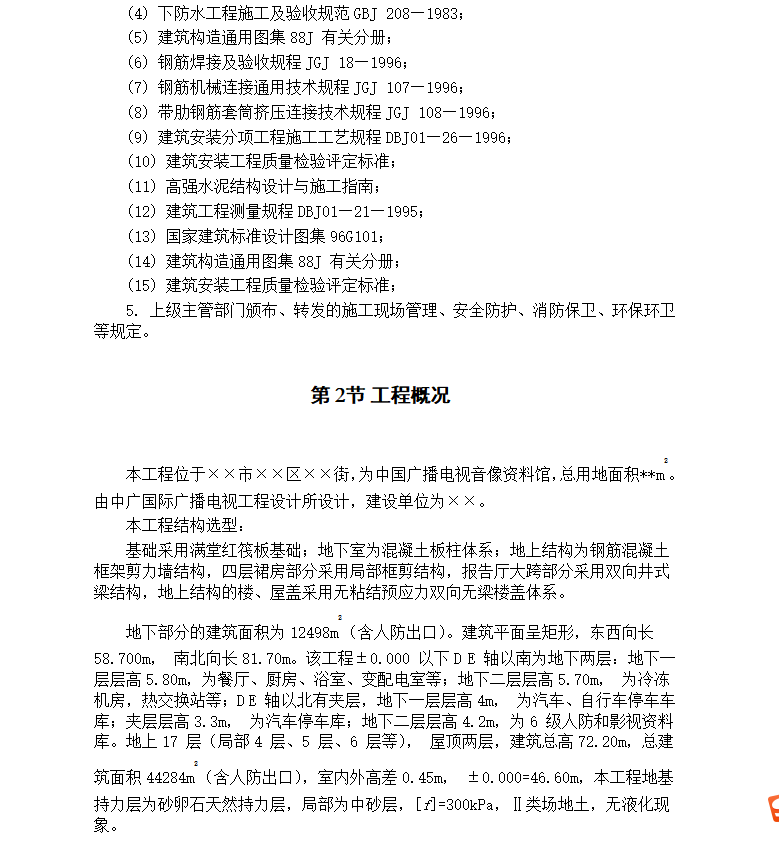

基础采用满堂红筏板基础；地下室为混凝土板柱体系；地上结构为钢筋混凝土框架剪力墙结构，四层裙房部分采用局部框剪结构，报告厅大跨部分采用双向井式梁结构，地上结构的楼、屋盖采用无粘结预应力双向无梁楼盖体系。
地下部分的建筑面积为12498m2（含人防出口）。建筑平面呈矩形，东西向长58.700m， 南北向长81.70m。该工程±0.000 以下D E 轴以南为地下两层：地下一层层高5.80m，为餐厅、厨房、浴室、变配电室等；地下二层层高5.70m， 为冷冻机房，热交换站等；D E 轴以北有夹层，地下一层层高4m， 为汽车、自行车停车车库；夹层层高3.3m， 为汽车停车库；地下二层层高4.2m，为6 级人防和影视资料库。地上17 层（局部4 层、5 层、6 层等）， 屋顶两层，建筑总高72.20m，总建筑面积44284m2（含人防出口），室内外高差0.45m， ±0.000=46.60m，本工程地基持力层为砂卵石天然持力层，局部为中砂层，[f]=300kPa，Ⅱ类场地土，无液化现象。
